Od prvního představení na veletrhu v Norimberku 2015 neuplynul ani měsíc, sníh na horách ještě neroztál, a už se můžete pustit do stavby nejnovějšího větroně z ELAPORu od Multiplexu!

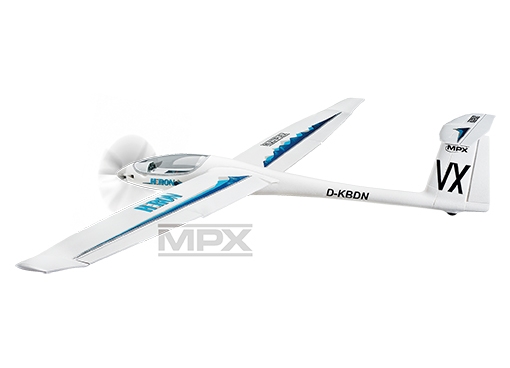

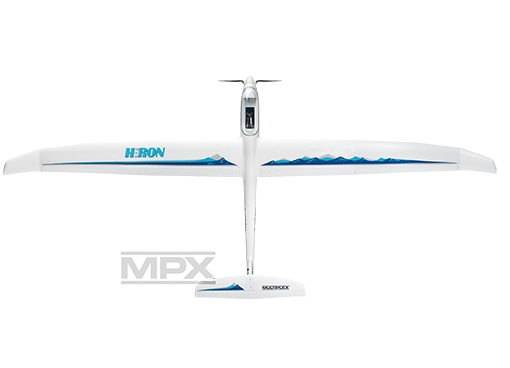

Heron je mladším bratrem oblíbeného větroně Solius – od něj se na první pohled liší novým křídlem o větším rozpětí s „mechanizací“ klapkami a křidélky. Na první pohled zaujme štíhlý trup s průhledným krytem kabiny s naznačeným kokpitem, potěší ocasní plochy v T uspořádání umožňující snadnou demontáž vodorovné ocasní plochy pro přepravu. Křídlo s rozpětím 2400 mm s elegantními winglety zaručuje výborné vlastnosti v kluzu a příjemné chování při nízkých rychlostech.

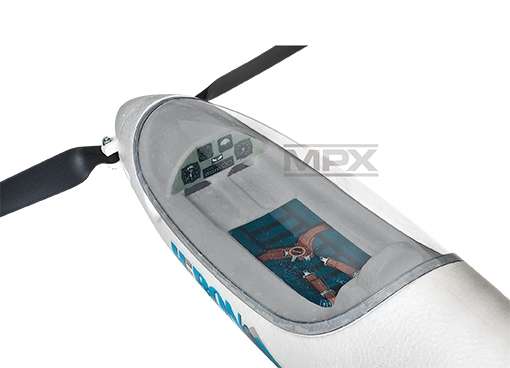

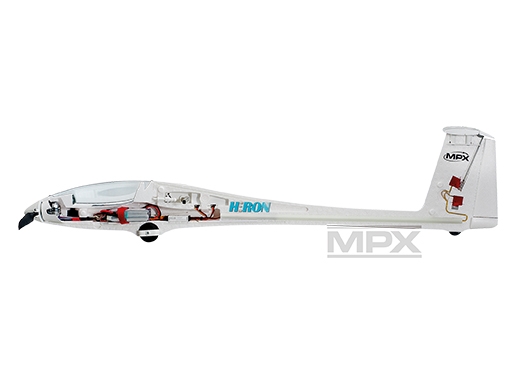

Trup modelu je zhotoven z takřka nezničitelného pěnového ELAPORu. Tajemstvím, které umožňuje mít pěnový trup tak štíhlý, je šestihranná laminátová trubka vyztužující trup od křídla po ocasní plochy. Trubku oceníte i při stavbě modelu - teď se by se vám mohlo podařit postavit trup zkroucený jen s vynaložením opravdu velkého úsilí! Trubkou jsou také vedeny prodlužovací kabely serv směrovky a výškovky. Příď trupu i ocas dále zpevňuje několik laminátových tyček vlepovaných mezi poloviny trupu a na kýlovku. Motor se upevňuje v přídi na plastové motorové lože s velmi univerzálně připravenými otvory a drážkami pro upevňovací šrouby - ty by měly vyhovovat drtivé většině běžných střídavých motorů odpovídajícího výkonu. Součástí stavebnice je vrtulový kužel s unašečem s kleštinou pro motory s 5 mm hřídelí a vrtulovými listy 12x6". Pokud byste se rozhodli pro použití motoru se 4 mm hřídelí, je třeba dokoupit odpovídající vrtulový kužel Multiplex #73 3500. Model můžete také dokončit jako "čistý" větroň - pro tento případ je ve stavebnici dodáván výlisek přídě z ELAPORu připravený pro montáž háčku pro aerovlek. Kryt kabiny s průhlednou "bublinou" je odnímatelný, upevňuje se dvojicí obvyklých plastových zámků Multiplex. V přídi najdete dostatek prostoru pro regulátor, pohonný akumulátor a přijímač. Serva směrovky a výškovky jsou uložena v kýlovce, kormidla ovládají krátkými přímými drátovými táhly.

Křídlo modelu z pěnového ELAPORu je dvojdílné s nosníky ze čtyřhranné trubky ze slitiny hliníku, jejichž vyčnívající části slouží zároveň jako spojka křídla. Poloviny křídla jsou na místě zajištěny důmyslným čepem zapadajícím do zámků na kořenových žebrech - čep se vyjímá a zasouvá z prostoru kabiny. Pro serva křidélek a klapek jsou připraveny šachty s plastovými kryty, křidélka i klapky (po délce vyztužené tenkostěnnou trubkou z nerez oceli) jsou ovládány nezávisle vždy dvěma servy s krátkými přímými drátovými táhly.

Ocasní plochy jsou z rovněž z pěnového ELAPORU s výztuhami z laminátových tyček. Vodorovná ocasní plocha se upevňuje na vrchol kýlovky pomocí dvou polyamidových šroubů.

Přistávací zařízení je jednostopé v "ASW" stylu, s hlavním kolem o průměru 45 mm a kluznou botkou na ocase.

Pro pohon modelu budete potřebovat střídavý motor třídy AXI 2814 až 2820 se 40-50 A regulátorem, se spínaným stabilizátorem napájení BEC s trvalou zatížitelností aspoń 3 A pro zajištění spolehlivého napájení palubní elektroniky se 6 servy.

Pro napájení poslouží Li-poly tříčlánek s kapacitou 2200 mAh nebo větší se zatížitelností aspoň 20C. Konkrétní typ volte tak, aby vám bez dalšího dovažování co nejlépe vycházela správná poloha těžiště.

Pro ovládání modelu v nouzi vystačíte i s obyčejnou šestikanálovou počítačovou RC soupravou, ale ideální je samozřejmě použití aspoň sedmikanálové počítačové RC soupravy umožňující nezávislé ovládání křidélek a klapek dvěma servy a jejich mixování v roli butterfly brzdy (obě křidélka se vychylují souhlasně nahoru a obě klapky dolů). A to dnes umí i cenově dostupný Flash 7 nebo Cockpit SX!

Připravené šachty odpovídají servům HS-55/HS-5055MG (Nano-S) pro směrovku a výškovku a HS-81/HS-82MG (Tiny-S) pro křidélka. Zvláště pokud zvolíte pohonný systém na úrovni AXI 2820, a budete chtít létat dynamičtěji a na svahu, doporučujeme instalovat silnější serva s kovovými převody.

Stavebnice obsahuje: výlisky trupu, křídla a ocasních ploch z pěnového ELAPORu, průhledný kryt kabiny, šestihrannou laminátovou trubku a další výztuhy z laminátu a nerez oceli, sadu drobných dílů a příslušenství, podvozkové kolo 45 mm, sklopnou vrtuli s 55 mm kuželem s unašečem s 5 mm kleštinou a listy 12x6", arch samolepek a návod.

Upozornění

Dle Nařízení Komise v přenesené pravomoci (EU) 2019/945 ze dne 12. března 2019 o bezpilotních systémech a o provozovatelích bezpilotních systémů ze třetích zemí a Prováděcího nařízení Komise (EU) 2019/947 ze dne 24. května 2019 o pravidlech a postupech pro provoz bezpilotních letadel jsou provozovatelé a piloti bezpilotních létajících prostředků (klasické modely letadel, multikoptéry, drony), které mají hmotnost vyšší než 250 g nebo nesou kameru nebo jiný senzor schopný jakkoli zachycovat osobní údaje, povinni se registrovat (v ČR u Úřadu pro civilní letectví). Další informace najdete zde: Registrace provozovatelů a pilotů dronů
