Obsah balení

V balení je hotový kompletně sestavený RC model auta Arrma Notorious 6S BLX s nainstalovanými komponenty střídavý regulátor Firma™ 150A V2 Smart, motor Firma 4074 2050Kv, přijímač Spektrum SR315 DSMR, servo Spektrum S665 18kg MG. Dále je v balení vysílač Spektrum SLT3 2.4GHz. Příslušenství: křížový klíč velký (7/8/10/17 mm), křížový klíč malý (4/5/5.5/7 mm). imbus 1.5, 2.0, 2.5 mm, 4x podložka 13x16x0.2 mm, zkratovací propojka IC5, 4x AA baterie do vysílače. Návod CZ a manuál EN, DE, FR, IT.

Charakteristika

Nová verze V6 RC modelu auta Arrma Notorious 6S BLX v měřítku 1:8, která posouvá svou impozantní rychlost a sílu na další úroveň a přidává klíčová vylepšení pro odolnost. Díky tomu můžete provádět ještě lepší a odvážnější kaskadérské kousky, model je díky krátkému rozvoru pro to jako stvořený. Instalovány jsou vysoce pevnostní díly EXB (Extreme Bash), pro nespoutanou jízdu. Extra výkonný střídavý motor umožňuje rychlost model až 96 km/h. Nainstalována je kompletní elektronika s novým regulátorem Spektrum Firma V2, servo s kovovými převody a přijímač. Výborné jízdní vlastnosti na asfaltu i v terénu zaručuje nezávislé zavěšení a vyladěný náhon 4x4 s diferenciály. Karoserie, s retro vzhledem inspirovaným letadly z 2. světové války, je bezsponková pro rychlou a snadnou montáž a demontáž a pro čisté linie bez klipů.

Podvozek, diferenciály, přední nárazník, kluzné desky podvozku a dokonce i uchycení křídla to všechno bylo vylepšeno a zesíleno pro větší pevnost. Nové boční ochranné kryty zamezují vnikání nečistot, dvoudílná vzpěra mezi věžemi přidává tuhost podvozku a zjednodušuje údržbu. Použitá elektronika je voděodolná* a nemusíte se bát jízdy v mokrém prostředí. Regulátor V2 má upravený firmware pro ještě vyšší výkon a rychlejší odezvu. Přesné a jisté řízení zajišťuje digitální servo s kovovými převody.

Díky tomu, že střídavý pohon je dimenzován na 4-6S LiPo, můžete ze začátku jezdit s 4S LiPo akumulátorem (prodává se samostatně) a jakmile se vaše řidičské schopnosti zdokonalí, můžete do modelu zapojit i 6S LiPo akumulátor (prodává se samostatně) a zvýšit výkon a rychlost až na extrémních 96 km/h. Další funkcí je možnost omezení plynu na vysílači na 75%, nebo 50%, takže je model vhodný i pro méně zkušené řidiče. Tento model umí všechno – od rychlé jízdy v terénu i na pevném povrchu, až po parádní skoky, backflipy a další.

Díly EXB (Extreme Bash)

Nová verze tohoto vysoce výkonného modelu sebou přináší ještě vyšší odolnost. Podvozek, kluzné desky, diferenciály nebo uchycení křídla a další pevnostní díly EXB, přidávají modelu na houževnatosti.

EXB podvozek

Notorious je dokonalým modelem pro úžasné skoky a bláznivou jízdu. S plátem podvozku z pevnostní hliníku 7075 T6 a na něm instalovanými zvýšenými bočnicemi proti vnikání nečistot, si model poradí se všemi překážkami ať již ve skateparku, či na závodní dráze.

Bezsponková karoserie

Karoserie ve stylu 50. let 20. století je inspirovaná bojovými letadly z druhé světové války. Bezsponkový systém uchycení umožňuje snadnou montáž a demontáž. Čisté linie navíc neručí klipy. Inovovaný je také držák křídla, které je nejvíce exponované.

Vylepšené diferenciály

29mm středový diferenciál s omezenou svorností EXB, spolu s nápravovými diferenciály zlepšují kontrolu na kluzkém povrchu. Odolné ocelové hnací hřídele jsou spolehlivé i při drsném používání.

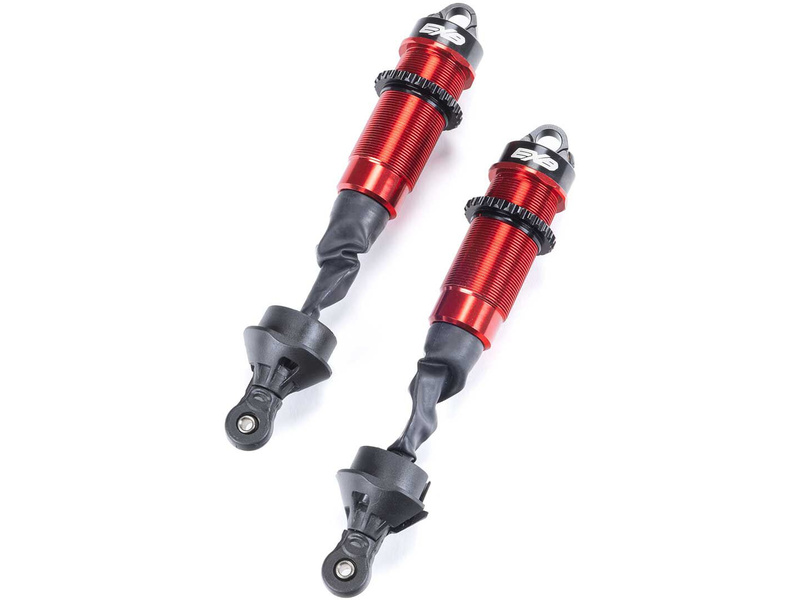

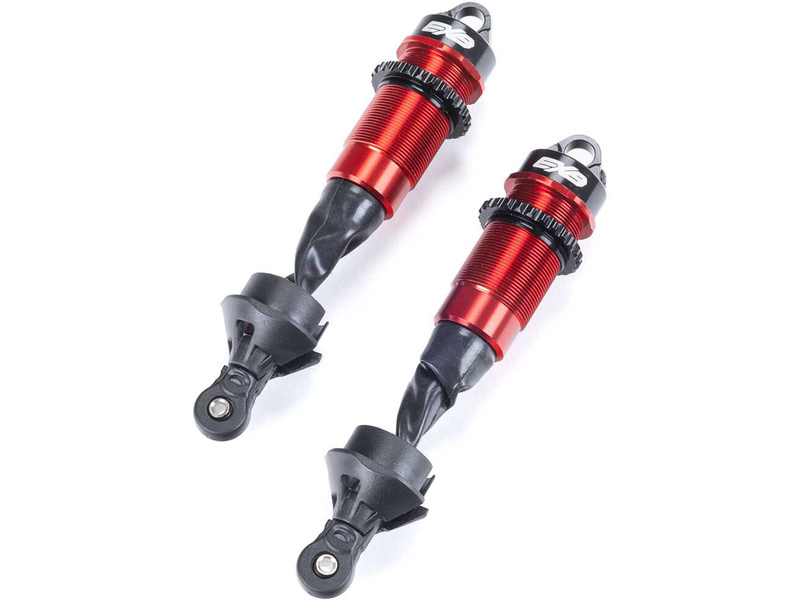

Olejové tlumiče

RC model obsahuje 16mm hliníkové tlumiče naplněné olejem, které absorbují i tvrdé dopady a zároveň udržují maximální kontakt s povrchem při jízdě, pro maximální kontrolu. Světlou výšku, respektive předpětí pružin lze jednoduše upravit pomocí matice.

Pneumatiky

Masivní superagresivní pneumatiky dBoots BACKFLIP nalepené na designových kolech, poskytují vysokou přilnavost ať již v terénu nebo na pevném povrchu.

Bezsponková karoserie

Digitální servo SPEKTRUM® S665

• Servo SPEKTRUM® S665 s kovovými převody, tisícihran 25T
• Voděodolné*
• Točivý moment 20 kg.cm při 7,4 V, rychlost 0.12s / 60°
• O 11% vyšší točivý moment

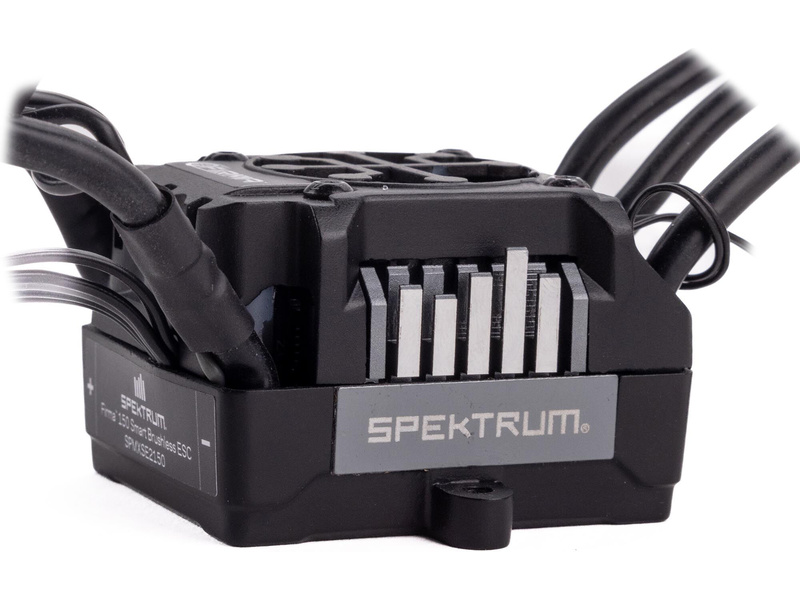

Střídavý regulátor SPEKTRUM™ FIRMA™ 150A V2 SMART 3S-6S

Ovládání modelu zajišťuje moderní regulátor SPEKTRUM™ FIRMA™ 150A V2 SMART s 32-bitovým mikrokontrolérem ARM Cortex M4, který je schopen snímat kompletní telemetrii a přenášet ji do přijímače pomocí integrovaného vodiče v novém konektoru IC5. Data jsou přenášena přes protokol SRXL2. Informace o typu, teplotě a napětí článků baterie regulátor načítá přímo ze Smart baterie. V reálném čase je k dispozici proud, teplota, celkové napětí baterie, napětí jednotlivých článků baterie, teplota baterie, zbývající kapacita a otáčky motoru. (Pro zobrazení telemetrie je nutný kompatibilní přijímač a vysílač).

Elektronika je kompletně zalita ve speciální zalévací hmotně, která brání vstupu vlhkosti* či nečistot do elektroniky. Regulátor se zapíná a nastavuje tlačítky, které jsou pod pryžovým krytem.

Upgradovaný firmware V2 zajišťuje razantnější výkon a jistý pocit z řízení.

• Regulátor obsahuje rychlý a výkonný 32bitový procesor ARM M4
• Regulátor je voděodolný*
• Nadproudová ochrana, tepelná ochrana, failsafe
• Automatické odpojení LiPol při nízkém napětí
• Robustní plastové pouzdro, hliníkový chladič s ventilátorem pro vysokou účinnost
• Nastavitelný vysoce výkonný BEC
• Vysoce odolné konektory IC5™, kompatibilní s konektory EC5™

Výkonný motor

• Motor Spektrum Firma 2050Kv 4074
• Napájení až 6-ti články LiPo
• Hliníkový plášť s černým eloxováním a vygravírovaným logem Spektrum
• Čtyřpólové provedení pro hladký chod a vysoký moment
• Hřídel o průměru 5 mm je uložena v kuličkových ložiscích
• Motor je z výroby osazen 4 mm zlacenými konektory pro spolehlivé připojení
• Drážka na konci hřídele motoru umožňuje bezpečnou montáž pastorku

Spektrum SR315 DSMR Sport

Přijímač SR315 DSMR Sport nové generace v mikro provedení má hmotnost pouhých 6g. Možnost výběru SmartSafe™ nebo "Gas" Failsafe, párování tlačítkem. Technologie DSMR zajišťuje plný dosah a rychlou odezvu přijímače.

• Design krabičky s oblými rohy a nízkou hmotností
• Díky párovacímu tlačítku nepotřebujete párovací konektor
• SmartSafe™ Failsafe a "Gas Mode" k dispozici při párování
• Bezpečný protokol modulace DSMR a vysoká rámcová rychlost 5.5ms
• Kompatibilní se SMART telemetrií, (kompatibilní vysílač DMSR s aplikací SPEKTRUM dashboard)

Vysílač Spektrum SLT3

3-kanálový volantový vysílač Spektrum SLT3 pracující v pásmu 2.4 GHz je kompatibilní s protokolem SLT. Nízká hmotnost vysílače Spektrum SLT3 umožňuje držení bez únavy. Volant je potažen pěnovou obručí pro pevný úchop. Rozložení ovládacích prvků je praktické a intuitivní - všechny ovládací prvky jsou umístěny tak, aby byly v případě potřeby rychle přístupné. Pro upevnění na popruh je k dispozici bezpečné poutko.

• 3-kanálová volantová RC souprava Spektrum SLT pro spolehlivé ovládání
• Osvědčená konstrukce pro pohodlné držení bez únavy
• Možnosti omezení max. výchylek kanálu řízení
• Trim plynu a řízení, revers plynu a řízení
• Omezovač výkonu motoru 50%, 75% a 100%
• Třetí kanál můžete využít pro doplňková zařízení, např.pro zvukové moduly.

Technologie Spektrum SMART

Technologie Spektrum Smart nabízí více informací o modelu, přenos telemetrie, jednodušší obsluhu a péči o akumulátory. Všechny komponenty SMART, včetně baterií, jsou schopné spolu komunikovat a přenášet telemetrii. Pro zobrazení kompletní telemetrie je nutné mít kompatibilní vysílač Spektrum s displejem. Zobrazení telemetrie závisí na typu vysílačky u konkrétního modelu.

Více informací o technologie Smart naleznete v našem blogu. Přehled kompatibilních vysílačů zde.

Vlastnosti modelu

• Extra rychlý, výkonný a odolný model v měřítku 1:8
• Krátký rozvor pro kaskadérské kousky a zábavnou jízdu
• 3kanálový vysílač Spektrum™ SLT3™ 2,4 GHz
• 3kanálový přijímač Spektrum ™ SR315 s duálním protokolem
• Digitální servo Spektrum™ S665
• Regulátor Spektrum™ Firma™ 150A V2 Smart
• Střídavý motor Spektrum™ Firma™ 4074 2050 KV
• Díly pro vysokou odolnost EXB
• EXB podvozek z hliníku 7075 T6
• Zvýšené bočnice proti vnikání nečistot
• 29 mm EXB odolné diferenciály
• 16 mm hliníkové olejové tlumiče
• Červeně eloxovaná dvoudílná středová výztuha
• Spodní skluznice z nerezové oceli
• Zadní křídlo s kolečky Wheelie
• Přední a zadní věže tlumičů z černě eloxovaného hliníku
• Odolné ocelové hnací hřídele
• Účinný servo saver s tisícihranem 25T
• Snadno přístupný držák motoru pro rychlé vyjmutí motoru
• Pneumatiky dBoots® BACKFLIP s univerzálním dezénem
• Konektory IC5® (kompatibilní s EC5™)

* Informace o specifikaci voděodolnosti naleznete v návodu k použití. Tipy a triky na provoz v mokrém prostředí naleznete v blogu.

Doporučujeme koupit

Pro zprovoznění modelu je nutné doplnit pohonný akumulátor a adekvátní nabíječ na pohonný akumulátor.

Doporučené akumulátory

Nejvhodnější je použití jednoho LiPo pohonného akumulátoru se 4 nebo 6-ti články (14.8, 22.2 V). V tomto případě druhý vstup Y-kabelu vyzkratujete přiloženou propojkou IC5, která je již součástí balení RC auta.

Dále je možné model provozovat na dvojici dvoučlánkových (7.4 V) nebo tříčlánkových (11.1 V) LiPo akumulátorů zapojených do série. V tomto případě oba akumulátory zapojíte do Y-kabelu, kterým je z výroby regulátor osazen. Nevýhodou tohoto řešení je to, že oba akumulátory musí být zcela identické a stejně nabité. Proto je vhodnější používat jeden 4 nebo 6 článkový akumulátor, viz výše.

• Pro běžné ježdění jeden LiPo akumulátor Spektrum 14.8 V 5000 mAh s technologií Smart, nebo Spektrum G2 14.8 V 5000 mAh s technologií Smart G2. Díky nižší rychlosti je toto řešení vhodné pro děti.
• Pro běžné ježdění s delší dobou provozu jeden LiPo akumulátor Spektrum G2 14.8 V 6800 mAh s technologií Smart G2. Díky omezené rychlosti je toto řešení vhodné pro děti.
• Pro maximální rychlost, výkon a dobu jízdy doporučujeme jeden akumulátor Spektrum G2 22.2 V 6800 mAh s technologií Smart G2.
• Pro maximální možnou rychlost doporučujeme dvojici tříčlánkových akumulátorů Spektrum 11.1 V 5000 mAh s technologií Smart, nebo Spektrum G2 11.1 V 5000 mAh s technologií Smart G2, nebo extra výkonné Spektrum G2 11.1 V 6800 mAh s technologií Smart G2.

Akumulátory Spektrum s technologií Smart v současné době představují nejmodernější a nejbezpečnější způsob údržby a nabíjení akumulátorů. Výhody technologie Spektrum Smart naleznete zde.

Baterie Smart G2 jsou ještě jednoduší a bezpečnější, díky absenci balančního konektoru. Baterie G2 mají navíc až 3x rychlejší automatické vybíjení do storage režimu. Baterie Smart G2 lze nabít pouze na nabíječích Spektrum Smart a Smart G2.

Doporučené nabíječe pro konvenční i Smart akumulátory

Nabíječi Spektrum Smart lze nabíjet jak akumulátory Smart a Smart G2, tak konvenční akumulátory. Dříve prodané nabíječe Smart, po provedení aktualizace, rovněž podporují Smart G2.

• Síťový nabíječ Spektrum S1100 G2 s jedním výstupem 1x 100W.
• Síťový nabíječ Spektrum S1200 G2 s jedním výstupem 1x 200W.
• Síťový nabíječ Spektrum S2100 G2 se dvěma výstupy 2x 100 W.
• Síťový nabíječ Spektrum S1400 G2 se jedním výstupem 1x 400 W.

Univerzální vysílač s displejem

Pro provoz modelu doporučujeme jako tuning univerzální vysílač Spektrum DX5C nebo DX5 Rugged, který má oproti obsaženému setovému vysílači následující výhody:

• Displej pro zobrazení údajů a pohodlné nastavení
• Zobrazení kompletní telemetrie SMART, kterou model poskytuje (dle typu modelu)
• Precizní mechanika ovládání, výborná ergonomie
• Možnost nastavení pokročilých funkcí, včetně exponenciálů
• Spárování více modelů s jedním vysílačem, paměť individuálních nastavení

Příslušenství pro běžný provoz

Pro běžný provoz RC modelů potřebujete lepidlo na pneumatiky, lepidlo na šrouby, sadu nářadí a silikonový olej do tlumičů. Z našeho sortimentu doporučujeme cenově dostupnou sadu nářadí pro RC auta.

Lepidlem na pneumatiky se lepí pneumatiky k ráfku disku. Vždy je nutné, aby pneumatika byla po celém obvodu pevně přilepena k ráfku kola! Pokud pneumatika nebude přilepena po celém obvodu, může dojít k jejímu roztržení. Lepidlo na pneumatiky má speciální složení, které je schopno lepit materiály jako guma či nylon a současně po zatvrdnutí je lepidlo pružné. Z naší nabídky doporučujeme lepidlo Robitronic Tire Glue - viz doporučené příslušenství.

Občas je třeba doplňovat silikonový olej do tlumičů modelu a měnit olej v diferenciálech. Běžným provozem dochází jen k nepatrným únikům silikonového oleje po pístnicích tlumiče. V případě, že povrch pístnic tlumičů nebo stav těsnění je ve špatné stavu, únik oleje může být velký. Pro tyto případy se dodávají opravné sady či jednotlivé díly. Z naší nabídky silikonových olejů doporučujeme silikonové oleje TLR (Team Losi Racing), viz doporučené příslušenství.

Pro běžnou údržbu je potřeba lepidlo na šrouby. Šrouby zašroubované v kovovém materiálu (např. šrouby v motoru, stavěcí šroub v pastorku) musí být proti povolení tímto lepidlem zajištěny.

Ochranné obaly na akumulátory

Ochranné obaly jsou určeny k omezení rizika spojeného s přepravou a nabíjením akumulátorů. LiPo akumulátory dokáží, při zachování malých rozměrů a nízké hmotnosti, poskytnou vysoké vybíjecí proudy a disponují velkou kapacitou pro dlouhý jízdní čas. Naopak LiPo akumulátor je náchylný především na mechanické poškození.

Specifikace

Manuály

• Arrma Notorious 6S V6 BLX 1:8 4WD RTR modrá
  https://www.astramodel.cz/manualy/A/ARA8611V6-MANUAL-ML.pdf

Videa

• Arrma Notorious 6S V6 BLX 1:8 4WD RTR modrá
