Obsah balení

Balení obsahuje kompletně sestavený RC model auta na dálkové ovládání Arrma Outcast 4S BLX V2 s nainstalovanými komponenty: střídavý motor Spektrum 3668 2400Kv, regulátor Spektrum FIRMA Smart 120A V2, servo Spektrum S662 MG, přijímač Spektrum SR315 DSMR/SLT. Vysílač Spektrum SLT3 2.4GHz. Příslušenství: zkratovací propojka IC5, imbus (2.0, 2.5 mm), multifunkční klíč, podložky pod pružiny. Návod CZ a vícejazyčný manuál EN, DE, FR.

Charakteristika

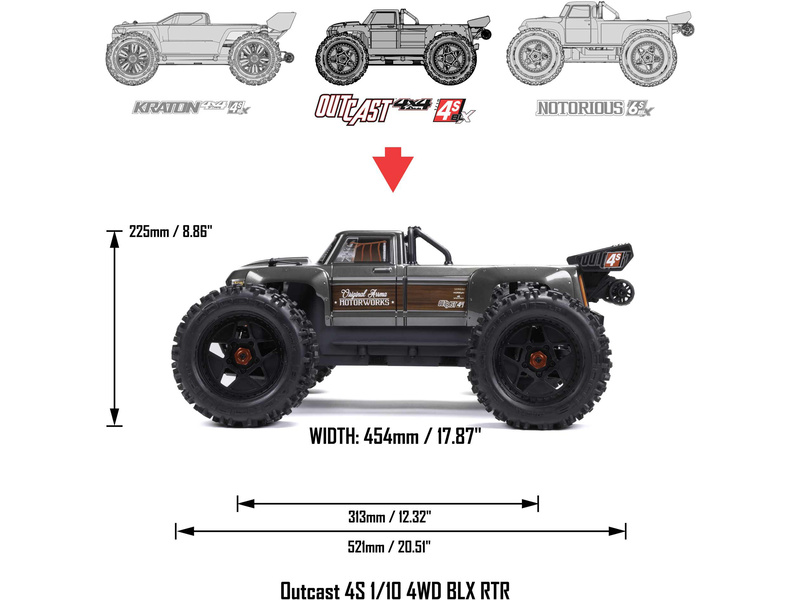

RC model ARRMA ® 4X4 4S představuje ideální střední cestu mezi menšími modely 3S a většími 6S. Díky vynikajícímu střídavému pohonu jede až rychlostí 80 km/h. Náhon 4x4 zaručí bezkonkurenční jízdní vlastnosti. Přepracované pohonné ústrojí poskytuje vyšší odolnost a lepší distribuci výkonu pro nekončící zábavu. Použita je špičková elektronika Spektrum s možností nastavení a dalších funkcí.

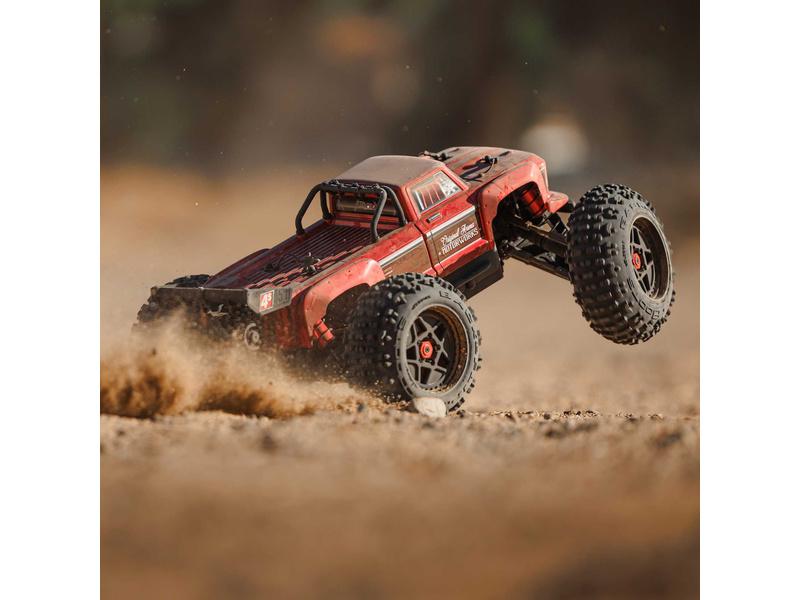

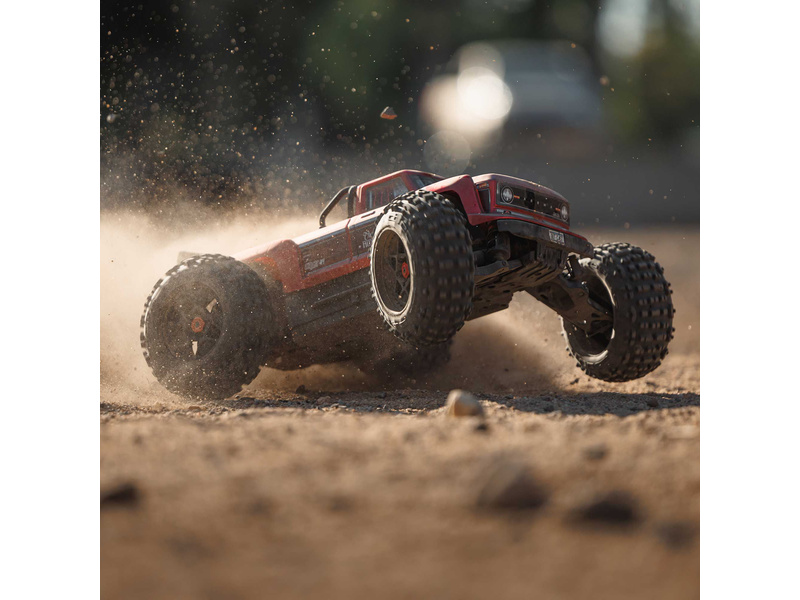

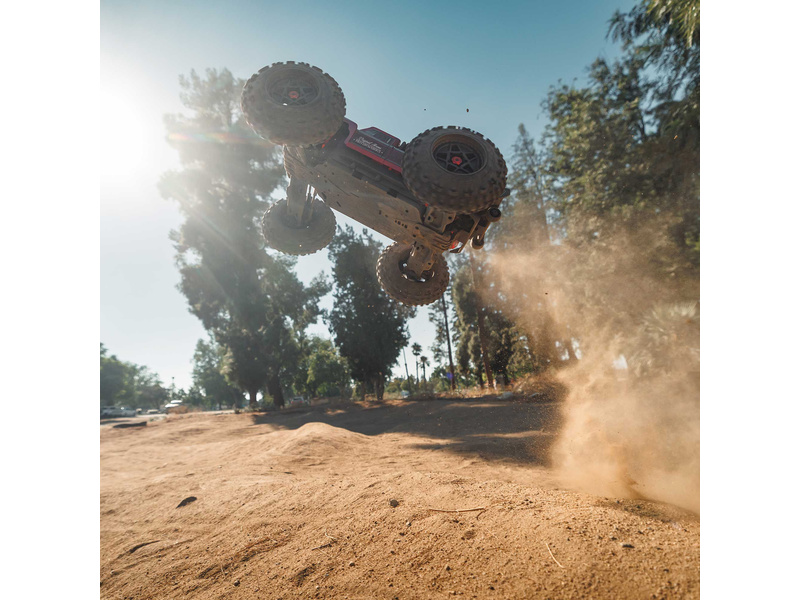

Model Outcast je díky krátkému rozvoru a žádnému převisu šasi vpředu, ideální pro bláznivé skoky a kaskadérské kousky. Bez předního převisu můžou přední kola vyjet po kolmé překážce a využít ji jako skokánek k saltu. Krátký rozvor poskytuje vysokou obratnost.

Model obsahuje zesílené šasi, které je kompatibilní s nově použitým středovým diferenciálem. Ať už jsou podmínky jakékoliv, středový diferenciál vám pomůže získat maximální trakci. Zvýšenou ochranu proti odlétávajícím kamínkům poskytuje hned několik instalovaných upgradů – kryty ramen, poloos a vyšší bočnice podvozku.

Vylepšen je na modelu také napájecí systém v podobě nového voděodolného* regulátoru Spektrum Firma 120A Smart V2 IC5. Regulátor V2 je efektivnější, méně se zahřívá a má větší razanci pro lepší pocit z jízdy. Řízení bylo posíleno o digitální servo Spektrum S662 s kovovými převody a kovovým středovým pouzdrem, které lépe odvádí teplo. Vyšší točivý moment serva zostřuje ovládání při vysokých rychlostech.

Zmíněné vylepšení se kombinují s osvědčenými vlastnostmi ARRMA 4S BLX jako jsou – hliníkové olejové tlumiče s dlouhým chodem, široké robustní ramena, až po kovové diferenciály a ocelové přední a zadní hnací hřídele EXtreme Bash CVD pro nezastavitelný přísun výkonu. Šasi modelu rovněž obsahuje populární snadno přístupnou modulární konstrukci ARRMA, aby byla běžná údržba rychlá a jednoduchá.

Pneumatiky dBoots BACK-FLIP LP jsou vyrobené z vysoce kvalitní pryže s agresivním vzorek běhounu, který dobře drží na široké škále povrchů. Vše doplňuje detailní karoserie se zadním přítlačným křídlem a zadní kolečka Wheelie.

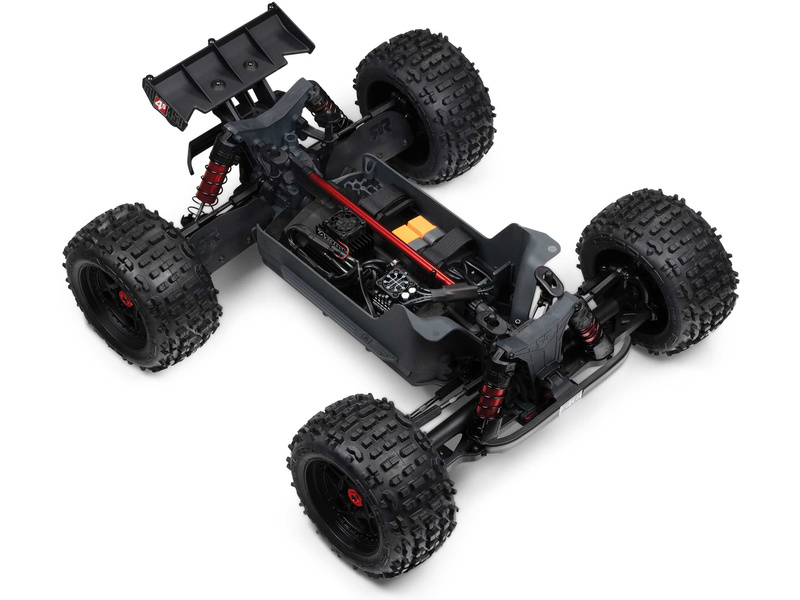

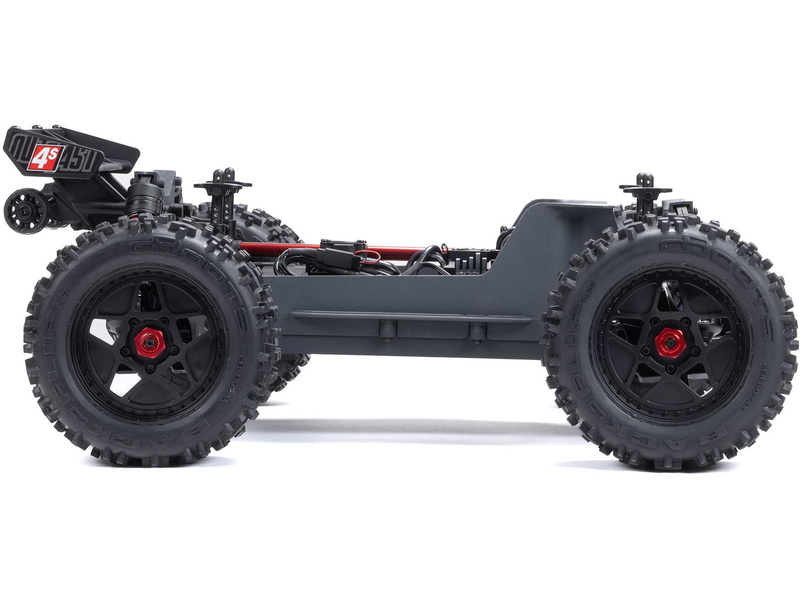

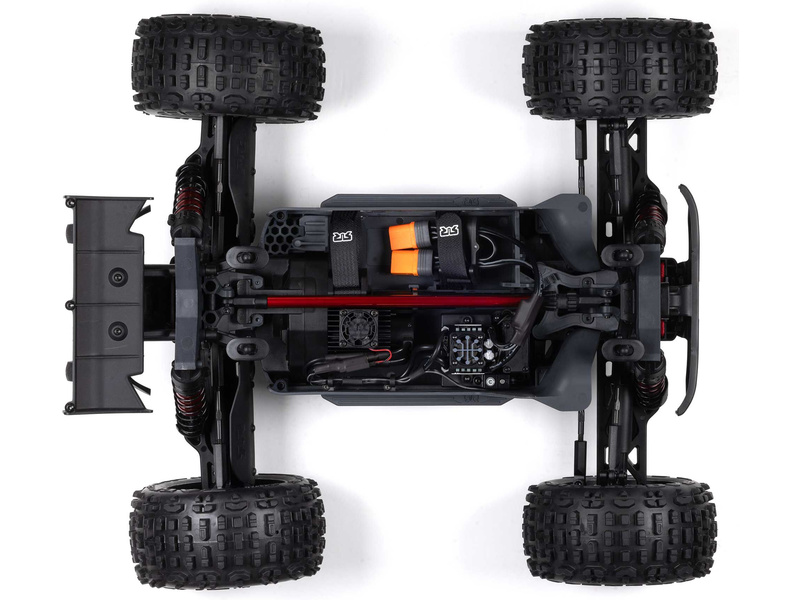

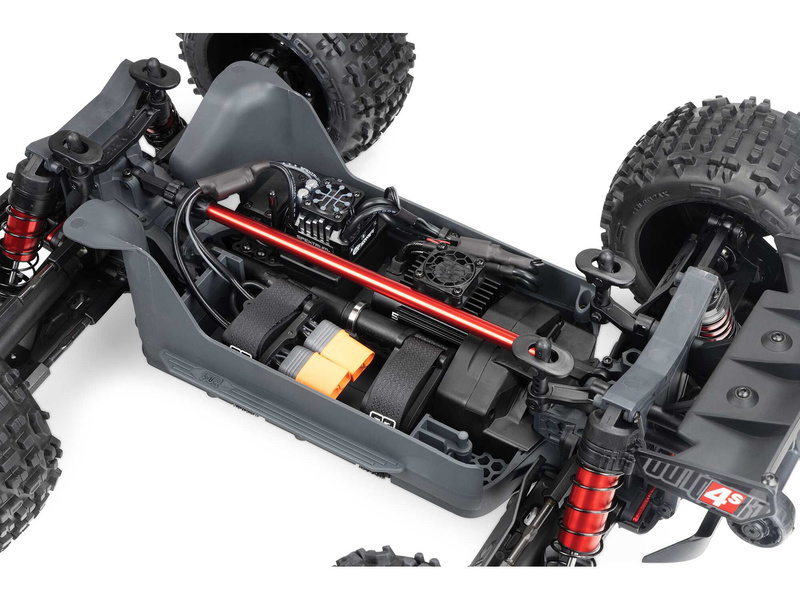

Modulární šasi

Pevné kompozitní šasi bylo zesíleno a upraveno pro nově použitý středový diferenciál. Zachována byla modulární konstrukce snadno odnímatelných bloků pro snadnou údržbu. Zvýšené bočnice omezují pronikání nečistot dovnitř modelu. Přední a zadní nárazníky účinně pohltí nárazy.

Středový diferenciál

Přední a zadní diferenciál s celokovovými převody EXB, nově doplňuje i středový diferenciál s hliníkovým tělem. To modelu dodává neskutečnou odolnost a perfektní rozdělení výkonu pro jednotlivá kola, čímž je dosaženo výborné ovladatelnosti a maximální trakce.

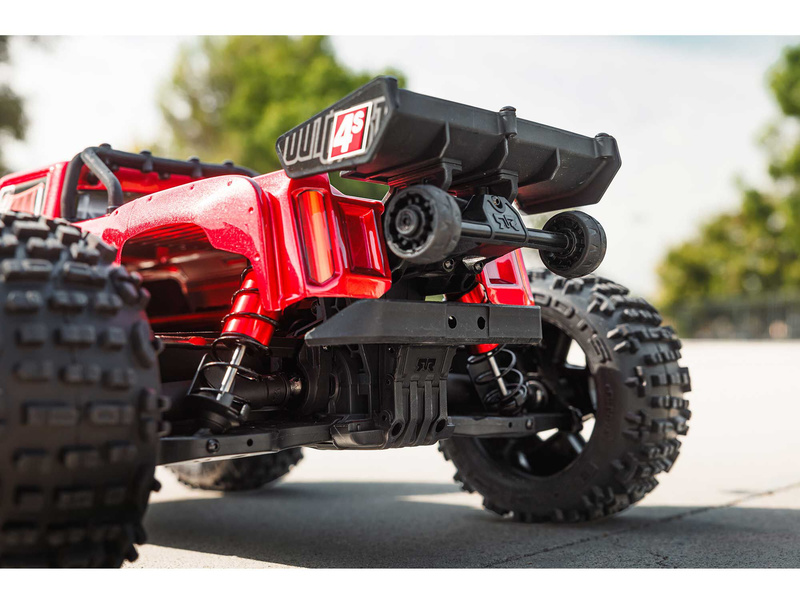

Olejové tlumiče

Tlumiče s dlouhým chodem a hliníkovým tělem jsou naplněné olejem a jsou instalovány na vysokých věžích tlumičů. To zajišťuje účinné pohlcení i tvrdých dopadů.

Ochranné kryty

Extra ochranu proti nečistotám a odlétajícím kamenům poskytují zvýšené kryty instalované na jednotlivých ramenech. Zavěšení a poloosy jsou tak lépe chráněny než kdykoliv před tím.

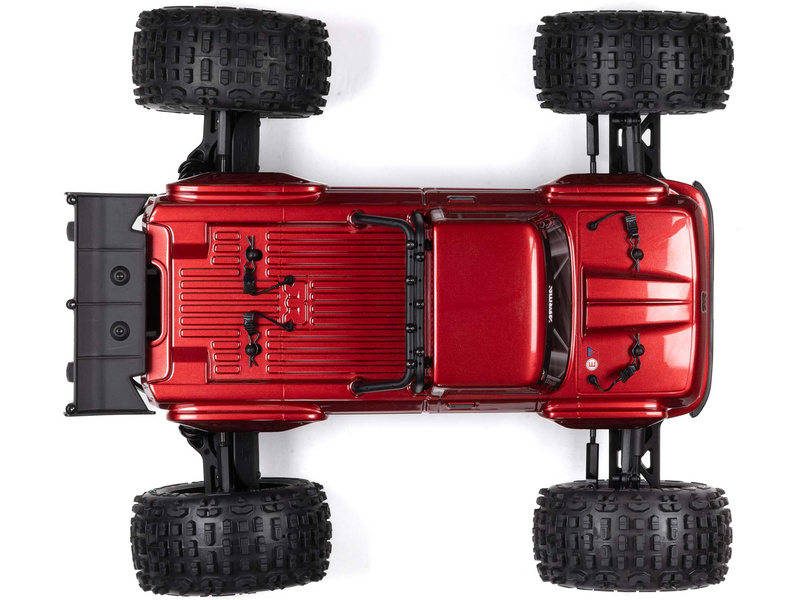

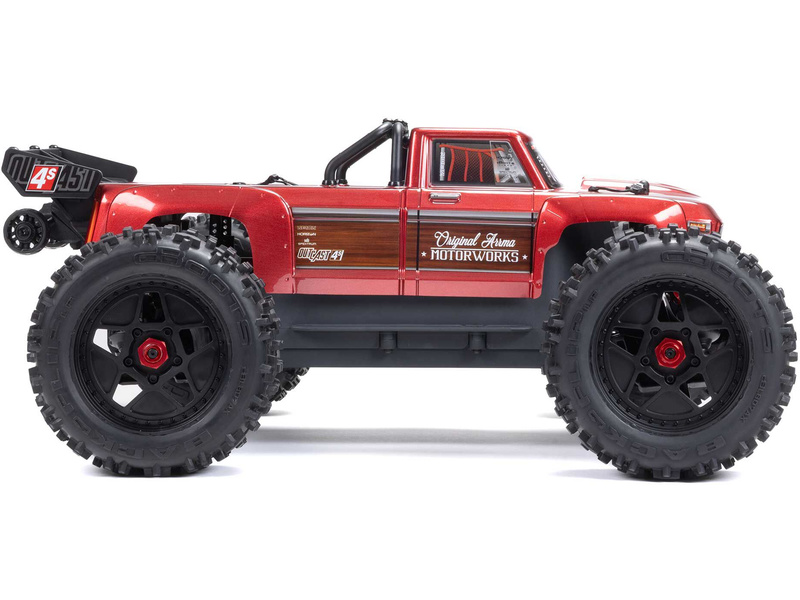

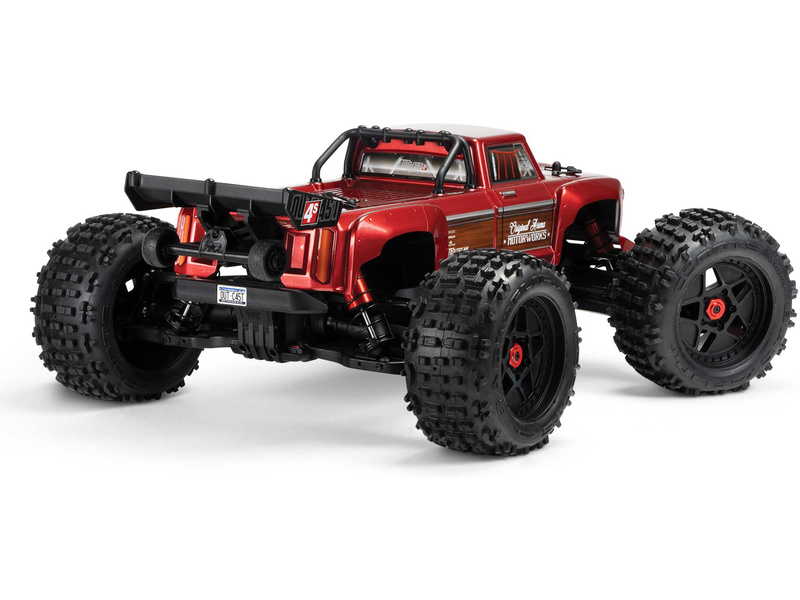

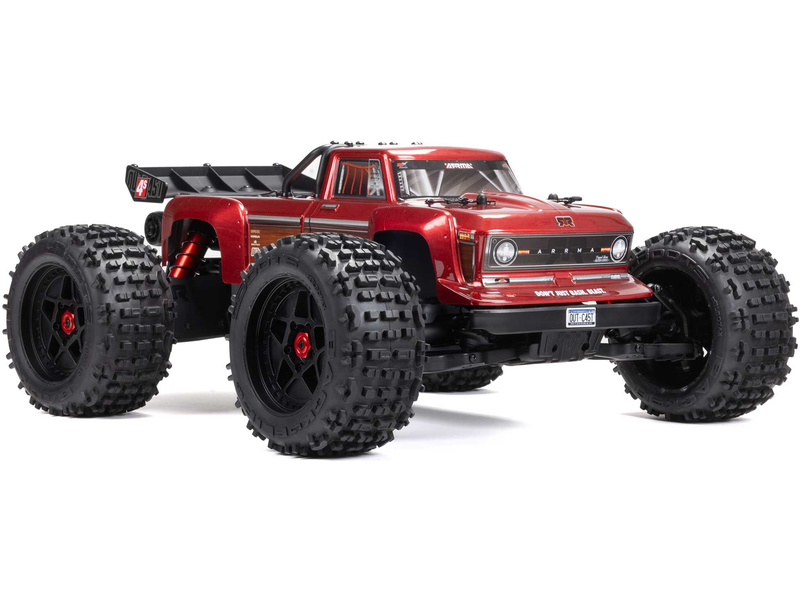

Detailní karoserie

Elegantní karoserie typu pick-up obsahuje detailní potisk a je doplněna o maketový ochranný rám korby a zadní přítlačné křídlo.

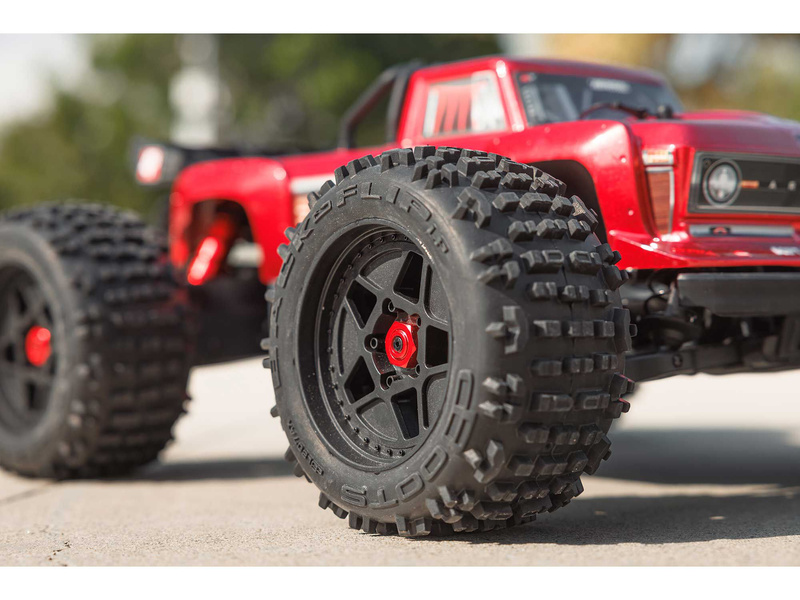

Pneumatiky dBoots Back-Flip LP

Vysoce kvalitní pryžové pneumatiky dBoots ® Back-Flip jsou nalepeny na kolech MT 3.8" s hliníkovými eloxovanými maticemi a unašečem 17 mm.

Digitální servo SPEKTRUM® S662

• Servo SPEKTRUM® S662 s kovovými převody
• Voděodolné*
• Točivý moment 17 kg-cm při 7,4 V.

Střídavý regulátor SPEKTRUM™ FIRMA™ 120A V2 SMART 3S-4S

Řízení modelu zajišťuje moderní regulátor SPEKTRUM™ FIRMA™ 120A V2 SMART s 32-bitovým mikrokontrolérem ARM Cortex M4, který je schopen snímat kompletní telemetrii a přenášet ji do přijímače pomocí integrovaného vodiče v novém konektoru IC5. Data jsou přenášena přes protokol SRXL2. Informace o typu, teplotě a napětí článků baterie regulátor načítá přímo ze Smart baterie. V reálném čase je k dispozici proud, teplota, celkové napětí baterie Smart, napětí jednotlivých článků baterie Smart, teplota baterie, zbývající kapacita a otáčky motoru.

Elektronika je kompletně zalita ve speciální zalévací hmotně, která brání vstupu vlhkosti* či nečistot do elektroniky. Regulátor se zapíná a nastavuje tlačítky, které jsou pod pryžovým krytem.

Upgradovaný firmware zajišťuje razantnější výkon a jistý pocit z řízení.

• Regulátor obsahuje rychlý a výkonný 32bitový procesor ARM M4
• Regulátor je voděodolný*
• Nadproudová ochrana, tepelná ochrana, failsafe
• Automatické odpojení LiPol při nízkém napětí
• Robustní plastové pouzdro, hliníkový chladič s ventilátorem pro vysokou účinnost
• Nastavitelný vysoce výkonný BEC
• Vysoce odolné konektory IC5™, kompatibilní s konektory EC5™

Střídavý motor

• Motor Spektrum Firma 3668-2400kv
• Napájení 2-4S LiPol
• Hliníkový plášť s černým eloxováním a vygravírovaným logem Spektrum
• Konstrukce 4-pólového rotoru
• Hřídel o průměru 5 mm z legované oceli je uložena v kuličkových ložiscích
• Motor je z výroby osazen 4 mm zlacenými konektory konektory pro spolehlivé připojení
• Drážka na konci hřídele motoru umožňuje bezpečnou montáž pastorku

Spektrum SR315 DSMR Sport

Přijímač SR315 DSMR Sport nové generace v mikro provedení má hmotnost pouhých 6g. Možnost výběru SmartSafe™ nebo "Gas" Failsafe, párování tlačítkem. Technologie DSMR zajišťuje plný dosah a rychlou odezvu přijímače.

• Design krabičky s oblými rohy a nízkou hmotností
• Díky párovacímu tlačítku nepotřebujete párovací konektor
• SmartSafe™ Failsafe a "Gas Mode" k dispozici při párování
• Bezpečný protokol modulace DSMR a vysoká rámcová rychlost 5.5ms
• Kompatibilní se SMART telemetrií, (kompatibilní vysílač DMSR s aplikací SPEKTRUM dashboard)

Vysílač Spektrum SLT3

3-kanálový volantový vysílač Spektrum SLT3 pracující v pásmu 2.4 GHz je kompatibilní s protokolem SLT. Nízká hmotnost vysílače Spektrum SLT3 umožňuje držení bez únavy. Volant je potažen pěnovou obručí pro pevný úchop. Rozložení ovládacích prvků je praktické a intuitivní - všechny ovládací prvky jsou umístěny tak, aby byly v případě potřeby rychle přístupné. Pro upevnění na popruh je k dispozici bezpečné poutko.

• 3-kanálová volantová RC souprava Spektrum SLT pro spolehlivé ovládání
• Osvědčená konstrukce pro pohodlné držení bez únavy
• Možnosti omezení max. výchylek kanálu řízení
• Trim plynu a řízení, revers plynu a řízení
• Omezovač výkonu motoru 50%, 75% a 100%
• Třetí kanál můžete využít pro doplňková zařízení, např.pro zvukové moduly.

Technologie Spektrum SMART

Technologie Spektrum Smart nabízí více informací o modelu, přenos telemetrie, jednodušší obsluhu a péči o akumulátory. Všechny komponenty SMART, včetně baterií, jsou schopné spolu komunikovat a přenášet telemetrii. Pro zobrazení kompletní telemetrie je nutné mít kompatibilní vysílač Spektrum s displejem. Zobrazení telemetrie závisí na typu vysílačky u konkrétního modelu.

Více informací o technologie Smart naleznete v našem blogu. Přehled kompatibilních vysílačů zde.

Nové vlastnosti Arrma Outcast 4S

• Středový diferenciál pro lepší trakci
• Upravené šasi s modulem středového diferenciálu a zesíleným čepem zavěšení
• Kryty ramen zavěšení a vyšší bočnice proti nečistotám
• Servo Spektrum S662 s kovovým středovým pouzdrem
• Efektivnější provoz regulátoru Spektrum Firma 120A V2 Smart s vylepšenou citlivostí plynu
• Upravený systém uchycení akumulátoru

Osvědčené vlastnosti šasi Arrma 4S

• Plně sestavený a dokončený RC model
• Vysílač Spektrum SLT3 2,4GHz a přijímač SR315 s duálním protokolem
• Střídavý motor Spektrum Firma 3668 2400Kv s chladičem ARRMA a ventilátorem
• Celokovové převody diferenciálů EXB
• Přední a zadní hnací hřídele EXB CVD
• Široký rozchod kol pro stabilitu
• Kratší rozvor pro kaskadérské schopnosti
• Ložiska s gumovým krytem
• Středová výztuha pro maximální odolnost
• Dvojité lichoběžníkové zavěšení
• Hliníkové tlumiče plněné olejem se silikonovými O-kroužky
• Vysoké věže tlumičů pro dlouhý chod tlumičů
• Servo-saver pro ochranu řízení
• Černá paprsková kola
• CNC obráběné, červeně eloxované 17 mm unašeče kol
• Pneumatiky BACK-FLIP LP pro vysokou přilnavost
• Nastavitelné spojovačky řízení a zavěšení
• Přední nárazník a ochranné spodní kryty

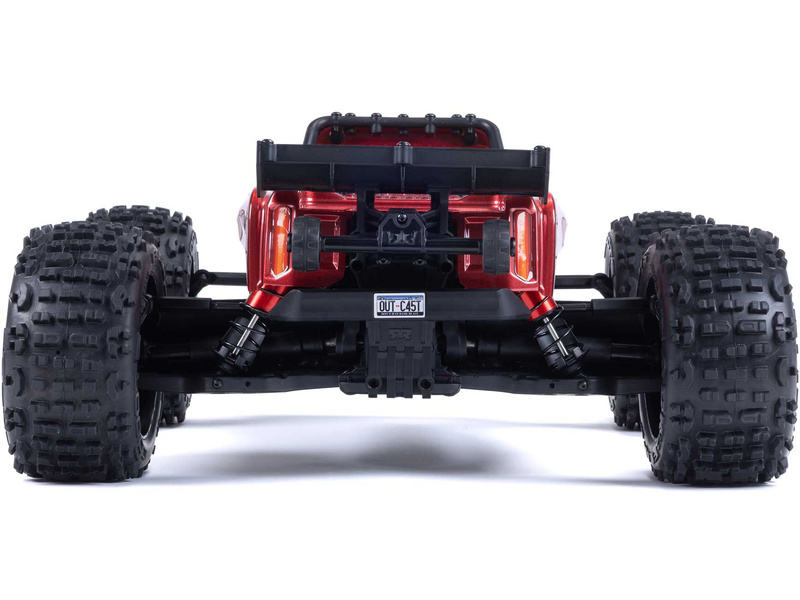

• Zadní lišta Wheelie s gumovými kolečky

* Informace o specifikaci voděodolnosti naleznete v návodu k použití. Tipy a triky na provoz v mokrém prostředí naleznete v blogu.

Doporučujeme koupit

Pro zprovoznění modelu jsou potřeba 4x AA baterie do vysílače, pohonný akumulátor a adekvátní nabíječ na pohonný akumulátor.

Doporučené akumulátory

Nejvhodnější je použití jednoho LiPo pohonného akumulátoru se 3 nebo 4 články (11.1 V, 14.8 V). V tomto případě nechte druhý konec Y-kabelu zaslepený propojkou IC5.

• Pro běžné ježdění LiPo akumulátor Spektrum 11.1 V 5000 mAh s technologií Smart, nebo Spektrum G2 LiPo 11.1 V 5000 mAh s technologií Smart G2.
• Pro maximální možnou rychlost LiPo akumulátor Spektrum 14.8 V 5000 mAh s technologií Smart, nebo Spektrum G2 14.8 V 5000 mAh s technologií Smart G2.
• Pro maximální rychlost, výkon a dobu jízdy LiPo akumulátor Spektrum G2 14.8 V 6800 mAh s technologií Smart G2.

Akumulátory Spektrum s technologií Smart v současné době představují nejmodernější a nejbezpečnější způsob údržby a nabíjení akumulátorů. Výhody technologie Spektrum Smart naleznete zde.

Baterie Smart G2 jsou ještě jednoduší a bezpečnější, díky absenci balančního konektoru. Baterie G2 mají navíc až 3x rychlejší automatické vybíjení do storage režimu. Baterie Smart G2 lze nabít pouze na nabíječích Spektrum Smart a Smart G2.

Doporučené nabíječe pro konvenční i Smart akumulátory

Nabíječi Spektrum Smart lze nabíjet jak akumulátory Smart a Smart G2, tak konvenční akumulátory. Dříve prodávané nabíječe Smart po provedení aktualizace, rovněž podporují Smart G2.

• Síťový nabíječ Spektrum S155 s jedním výstupem 1x 55W.
• Síťový nabíječ Spektrum S1100 s jedním výstupem 1x 100W.
• Síťový nabíječ Spektrum S2100 se dvěma výstupy 2x 100 W.
• Síťový nabíječ Spektrum S1400 se jedním výstupem 1x 400 W.

Univerzální vysílač s displejem

Pro provoz modelu doporučujeme jako tuning univerzální vysílač Spektrum DX5C nebo DX5 Rugged, který má oproti obsaženému setovému vysílači následující výhody:

• Displej pro zobrazení údajů a pohodlné nastavení
• Zobrazení kompletní telemetrie SMART, kterou model poskytuje (dle typu modelu)
• Precizní mechanika ovládání, výborná ergonomie
• Možnost nastavení pokročilých funkcí, včetně exponenciálů
• Spárování více modelů s jedním vysílačem, paměť individuálních nastavení

Příslušenství pro běžný provoz

Pro běžný provoz RC modelů potřebujete lepidlo na pneumatiky, lepidlo na šrouby, sadu nářadí a silikonový olej do tlumičů. Z našeho sortimentu doporučujeme cenově dostupnou sadu nářadí pro RC auta.

Lepidlem na pneumatiky se lepí pneumatiky k ráfku disku. Vždy je nutné, aby pneumatika byla po celém obvodu pevně přilepena k ráfku kola! Pokud pneumatika nebude přilepena po celém obvodu, může dojít k jejímu roztržení. Lepidlo na pneumatiky má speciální složení, které je schopno lepit materiály jako guma či nylon a současně po zatvrdnutí je lepidlo pružné. Z naší nabídky doporučujeme lepidlo Robitronic Tire Glue - viz doporučené příslušenství.

Občas je třeba doplňovat silikonový olej do tlumičů modelu a měnit olej v diferenciálech. Běžným provozem dochází jen k nepatrným únikům silikonového oleje po pístnicích tlumiče. V případě, že povrch pístnic tlumičů nebo stav těsnění je ve špatné stavu, únik oleje může být velký. Pro tyto případy se dodávají opravné sady či jednotlivé díly. Z naší nabídky silikonových olejů doporučujeme silikonové oleje TLR (Team Losi Racing), viz doporučené příslušenství.

Pro běžnou údržbu je potřeba lepidlo na šrouby. Šrouby zašroubované v kovovém materiálu (např. šrouby v motoru, stavěcí šroub v pastorku) musí být proti povolení tímto lepidlem zajištěny.

Ochranné obaly na akumulátory

Ochranné obaly jsou určeny k omezení rizika spojeného s přepravou a nabíjením akumulátorů. LiPo akumulátory dokáží, při zachování malých rozměrů a nízké hmotnosti, poskytnou vysoké vybíjecí proudy a disponují velkou kapacitou pro dlouhý jízdní čas. Naopak LiPo akumulátor je náchylný především na mechanické poškození.

Specifikace

Manuály

• Arrma Outcast 4S V2 BLX 1:10 4WD RTR červená
  https://www.astramodel.cz/manualy/A/ARA4408V2_ARA4410V2 T3_T4_Instruction_Manual.pdf
