Obsah balení

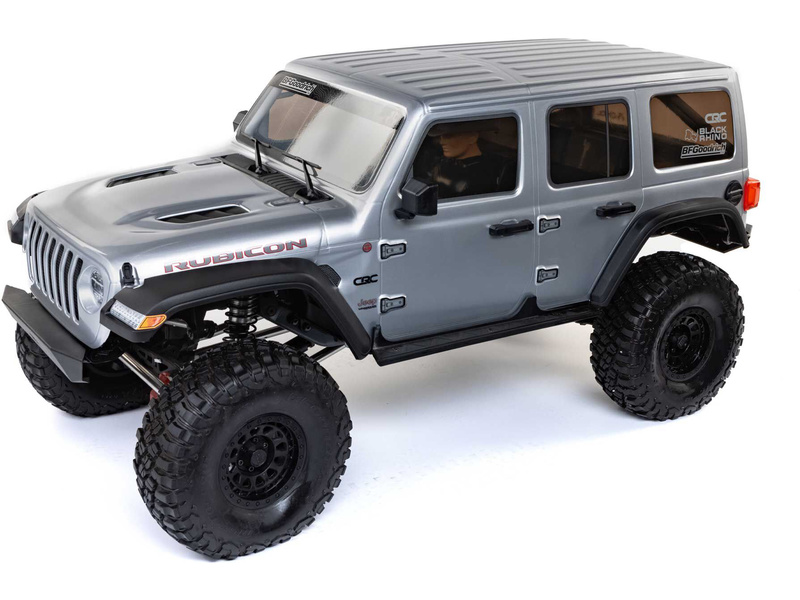

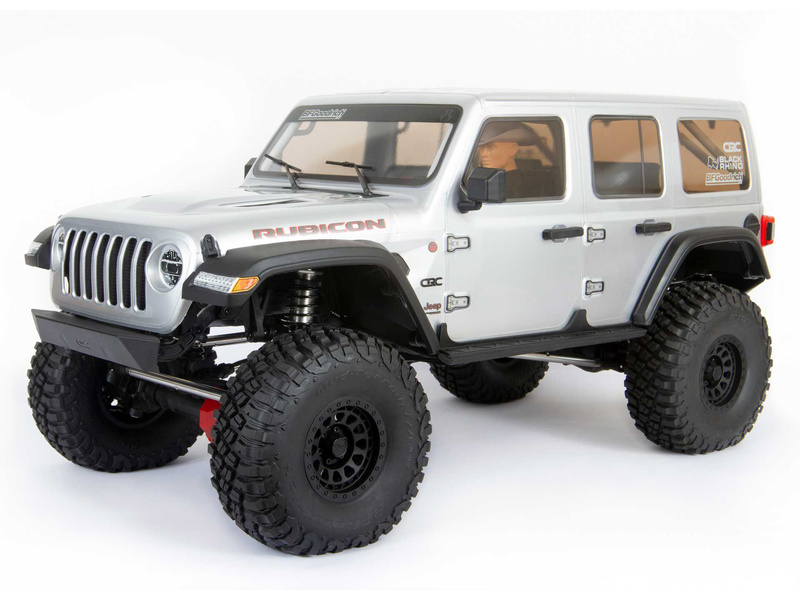

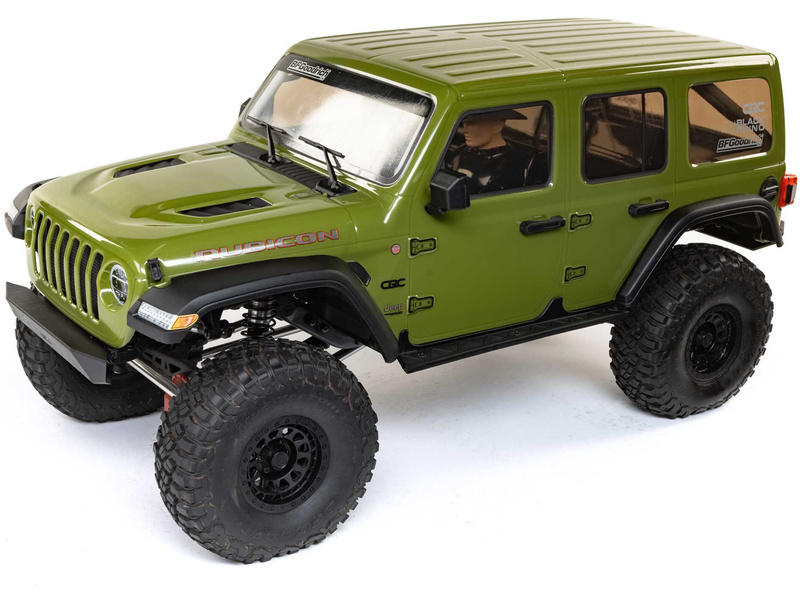

V balení je hotový sestavený RC model auta Axial® SCX6 Jeep JLU Wranger 1:6 4WD RTR s nainstalovanými komponenty: Spektrum motor střídavý Firma 5684 1200ot/V Sensored, Spektrum regulátor střídavý FIRMA Crawler 120A Sensored BL Smart, Spektrum přijímač SR515 DSMR 5CH, Spektrum servo S905 38kg.cm 0.2s/60° WP 15T, Spektrum servo S614 MG WP 23T, přiložen je Vysílač Spektrum DX3 Smart DSMR, 4x AA baterie do vysílače, drobné příslušenství, návod v češtině, manuál EN, DE, FR, IT.

Charakteristika

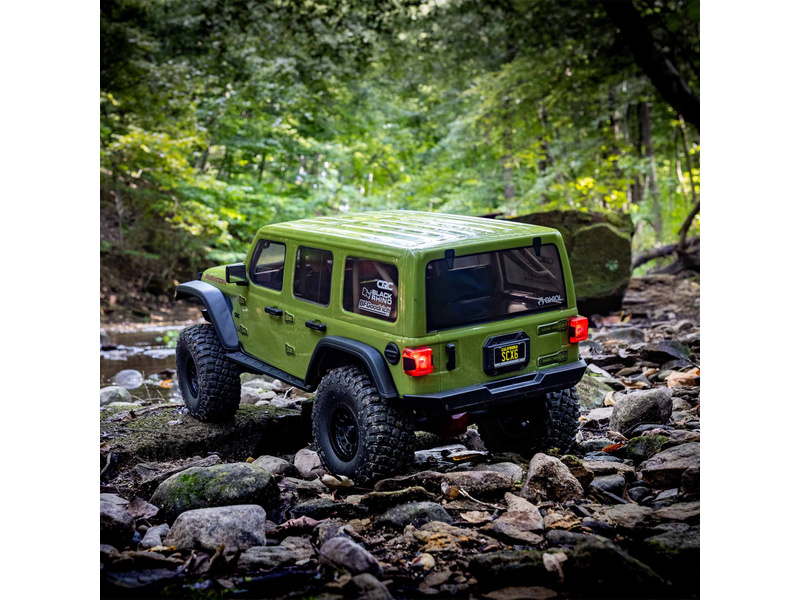

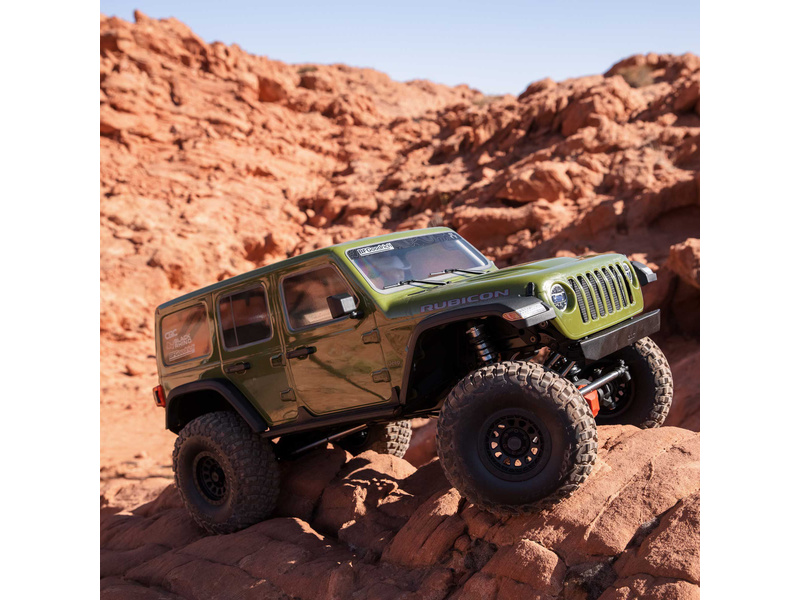

V měřítku 1:6 je SCX6™ Jeep® JLU Wrangler 4WD připraven nabídnout zcela nový rozměr v ježdění s RC crawlery. Ať už jste fanouškem skutečných terénních aut Jeep® nebo příznivcem RC modelů expedičních strojů, ​​budete nadšeni množstvím realistických detailů a vysoce výkonnými funkcemi, které u modelu najdete.

SCX6™ Jeep® JLU Wrangler 4WD posouvá maketovost Axial® na vyšší úroveň. Na základě konstrukce osvědčeného podvozku SCX10™ III, byl navržen nový větší podvozek SCX6™ v měřítku 1:6. Je navržen pro extrémní odolnost a výkon s nápravami AR90. Pro optimální ovladatelnost má podvozek tří-bodové přední zavěšení Panhard a zadní čtyř-bodové zavěšení. Převodovka nabízí řazení dvou převodových stupňů, přičemž součástí dodávky je i servo s kovovým převodem Spektrum™ S614 a táhlo řazení.

I když v měřítku 1:6 lze ztvárnit řadu působivých detailů, SCX6™ Jeep® JLU Wrangler 4WD se pohodlně vejde do kufru vašeho auta. Při projíždění terénních cest budete obdivovat, jak skvěle Jeep® JLU Wrangler vypadá. I ti nejnáročnější nadšenci značky Jeep® ocení přesnost detailů, které jsou na modelu vytvořeny. Když zapadne slunce, LED světlomety a zadní světla dodají modelu ještě více realismu.

Masivní, 7" velké pneumatiky BFGoodrich® KM3 mají vynikající přilnavost a poskytují autu velkou světlou výšku pro jízdu přes kameny a všechny terénní nerovnosti. Jsou obuty na licencovaných, 3-dílných beadlock kolech Black Rhino Primm, takže pneumatiky lze snadno vyjmout, vysušit či vyměnit bez lepení. Nyní je SCX6™ Jeep® JLU Wrangler 4WD připraven vyrazit kamkoli a nabídnout vám skvělou zábavu.

S přiloženým vysílačem Spektrum™ DX3™ má přijímač vynikající dosah, rychlou odezvu a odolnost proti rušení, díky exkluzivní technologii DSMR®. Spolu s nainstalovaným regulátorem Firma™ Crawler 120A Smart Sensored-Brushless je také připraven poskytovat výhody telemetrie s exkluzivní technologií Spektrum™ Smart. Nainstalujte si LiPol baterii Spektrum™ Smart a na indikátoru napětí vysílače můžete sledovat stav baterie. Vybavte DX3™ volitelným modulem Bluetooth BT2000, stáhněte si do svého chytrého zařízení bezplatnou aplikaci Spektrum™ Dashboard a jste připraveni využívat více Spektrum telemetrie v reálném čase, bez potřeby dalších senzorů nebo modulů.

Díky velikosti, délce 852mm a měřítku 1:6, oblíbenému velkému vzoru Jeep® a konstrukci Axial®, posouvá SCX6™ Jeep® JLU Wrangler 4WD lezení RC na vzrušující novou úroveň. Stačí přidat svoji vhodnou baterii a vyrazit na skály!

Vlastnosti SCX6 Jeep JLU Wrangler

• Podvozek Axial® SCX6 v měřítku 1:6 na základě osvědčeného SCX10™ III
• Obsahuje nápravy AR90 „Standard“ s osami pro vysokou zátěž
• Kovová převodovka je konfigurována pro dvě rychlosti s vysokým a nízkým převodem
• Odolné tří-bodové zavěšení předních a čtyř-bodové zadních kol pro optimální ovladatelnost
• Kryt motoru Replica V8 přispívá k realistickému vzhledu
• Vysílač Spektrum™ DX3™ 2,4GHz DSMR® má vynikající dosah, odezvu, je kompatibilní s technologií SMART
• Regulátor Spektrum™ Firma™ Crawler 120A s telemetrickými daty pro DX3™ v reálném čase
• Digitální 40kg servo řízení s kovovým převodem Spektrum™ S905
• Detailní karosérie Jeep® JLU Wrangler s LED světlomety a zadními světly
• 7" pneumatiky BFGoodrich® KM3 jsou obuty na 3-dílné disky Beadlock Black Rhino Primm
• Zásobníky baterií se přizpůsobí široké škále velikostí baterií

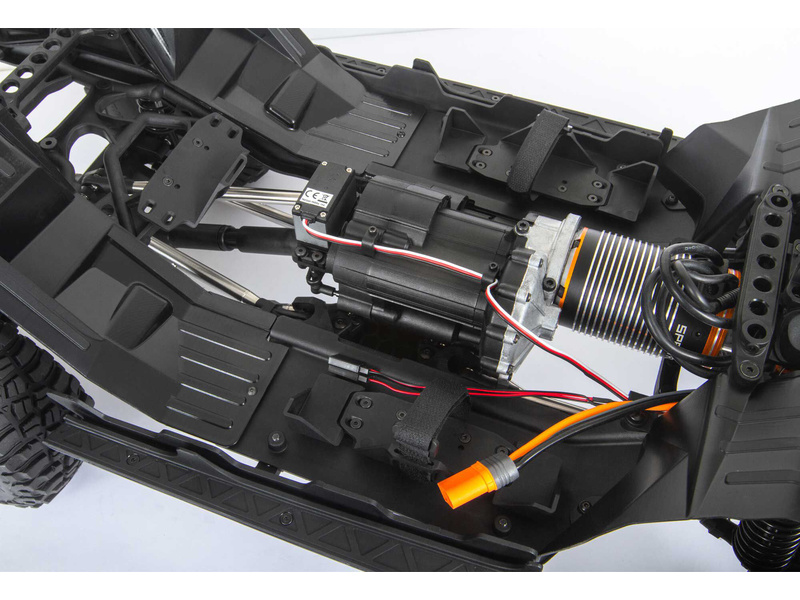

Nový podvozek SCX6™

Na základě léty osvědčeného podvozku v měřítku 1:10 - SCX10™ III, posouvá nový podvozek SCX6™ v měřítku 1:6 odolnost, funkčnost a výkony na další úroveň s funkcemi, mezi něž patří ocelový podvozek, pohon všech čtyř kol, vícebodové zavěšení, nápravy AR90, olejové velké tlumiče a další.

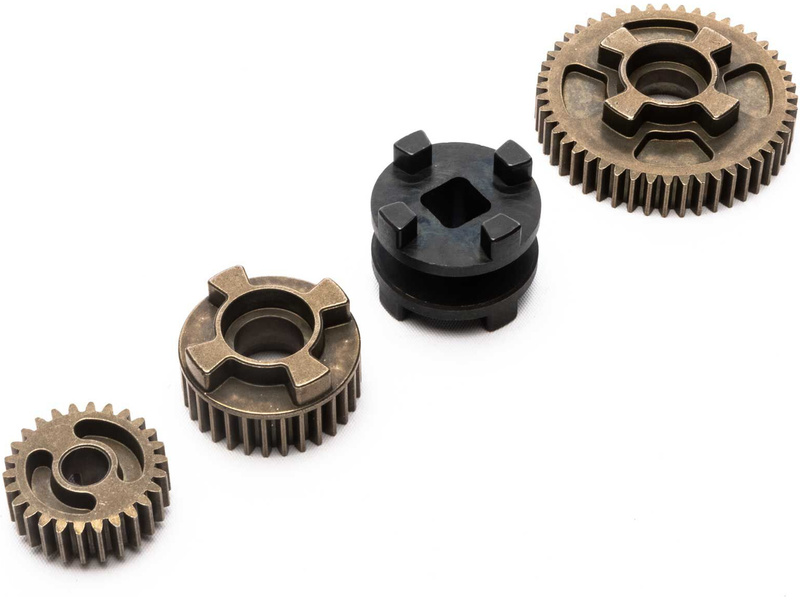

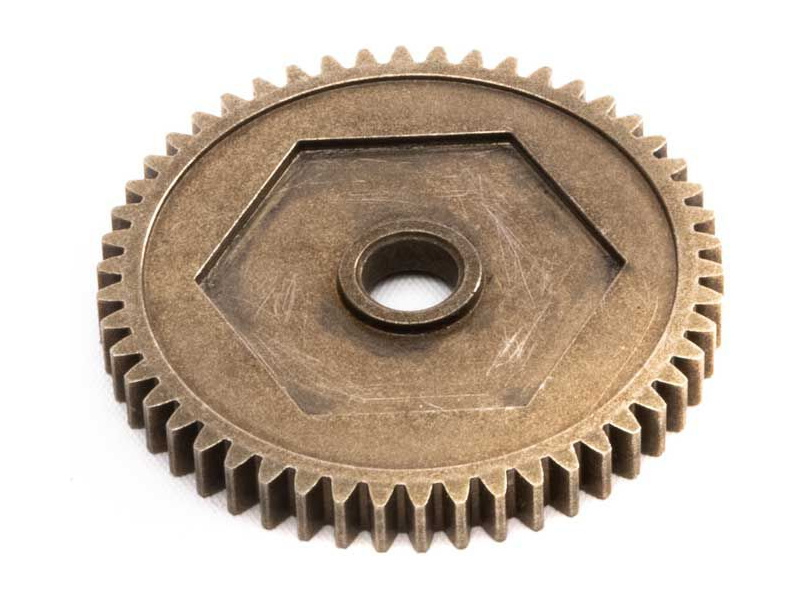

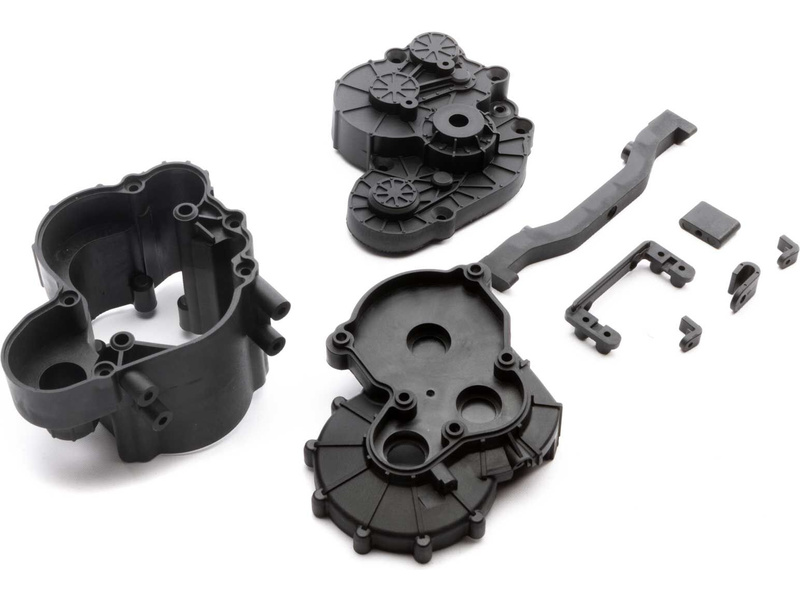

2-stupňová převodovka

Model Axial® SCX6™ Jeep® JLU Wrangler 4WD RTR je po vybalení připraven pro jízdu na dvě rychlosti s vysokým a nízkým převodem. Servo 15kg s kovovým převodem Spektrum™ S614 je nainstalováno.

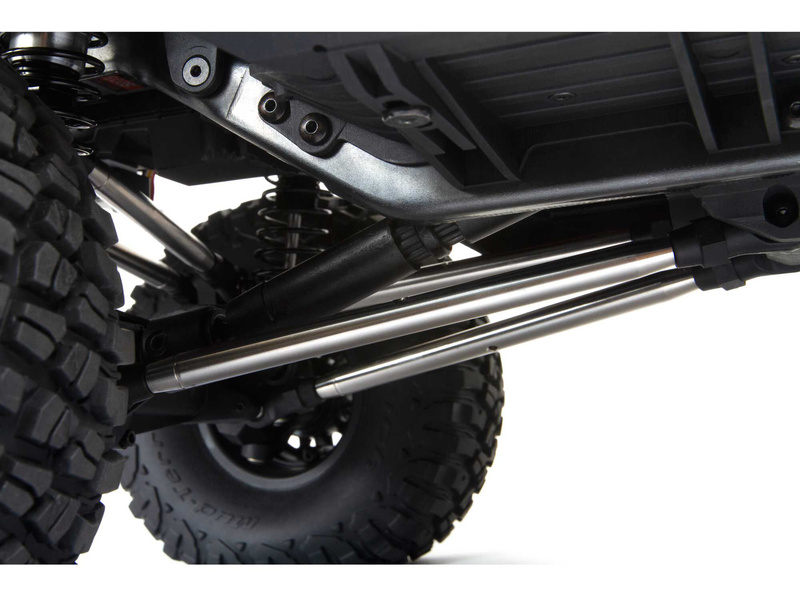

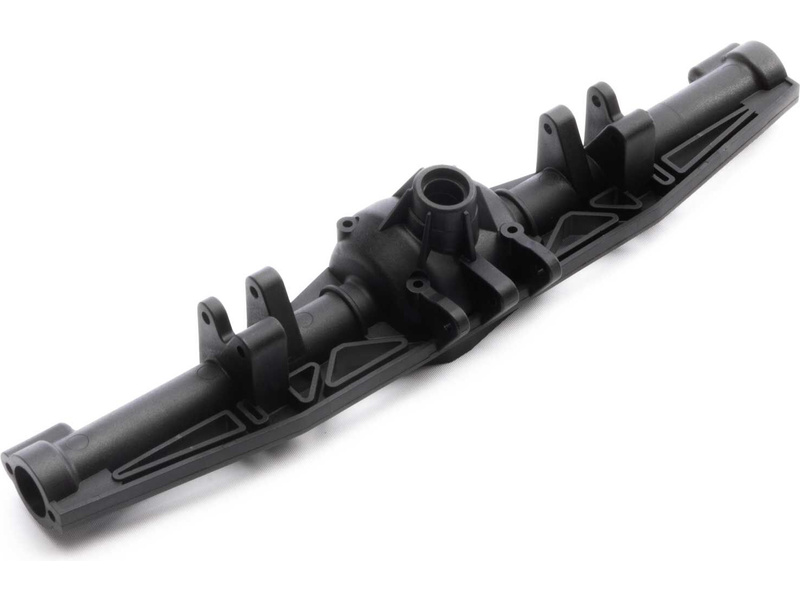

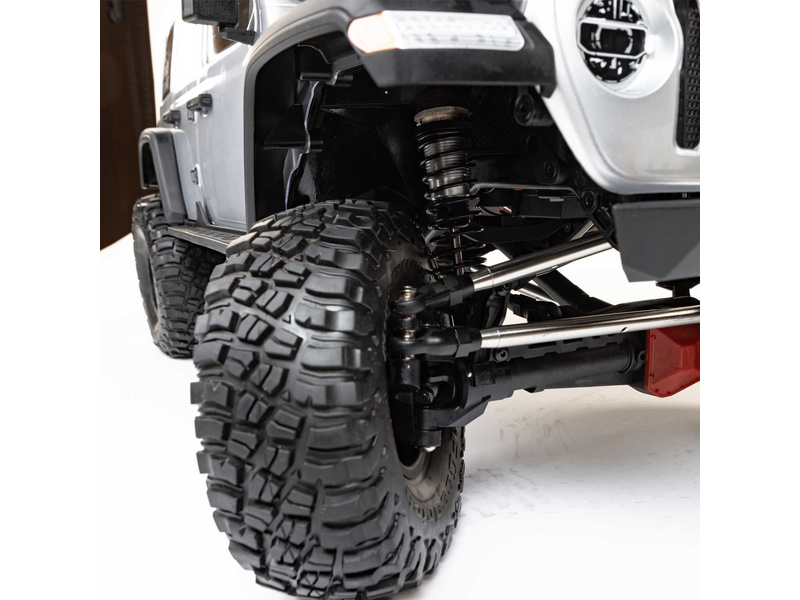

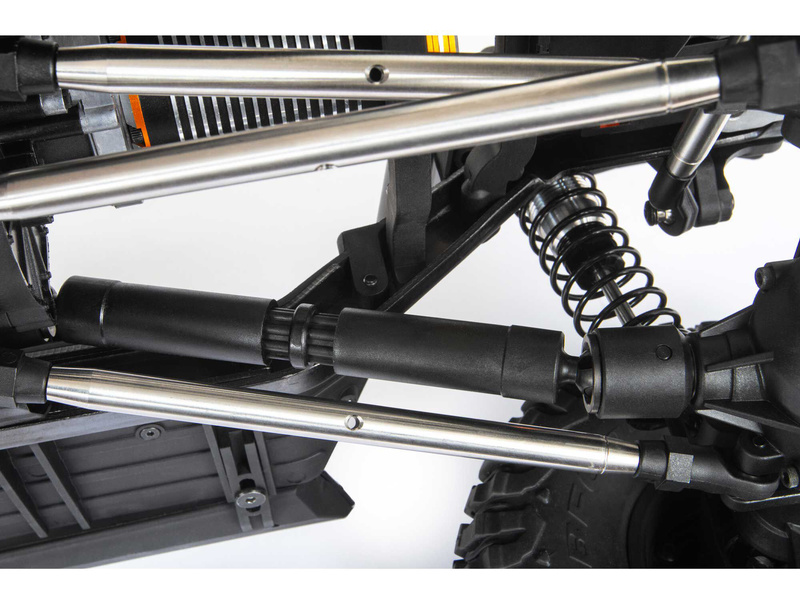

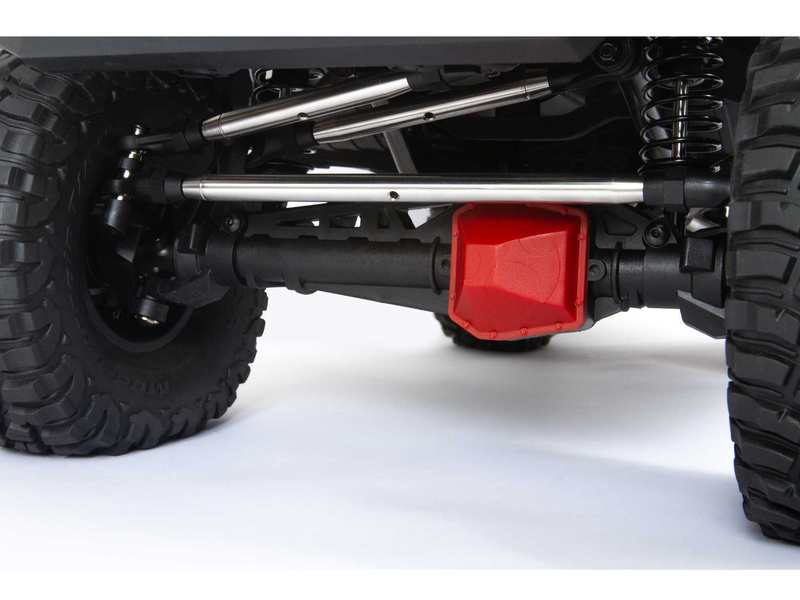

Více bodové zavěšení náprav

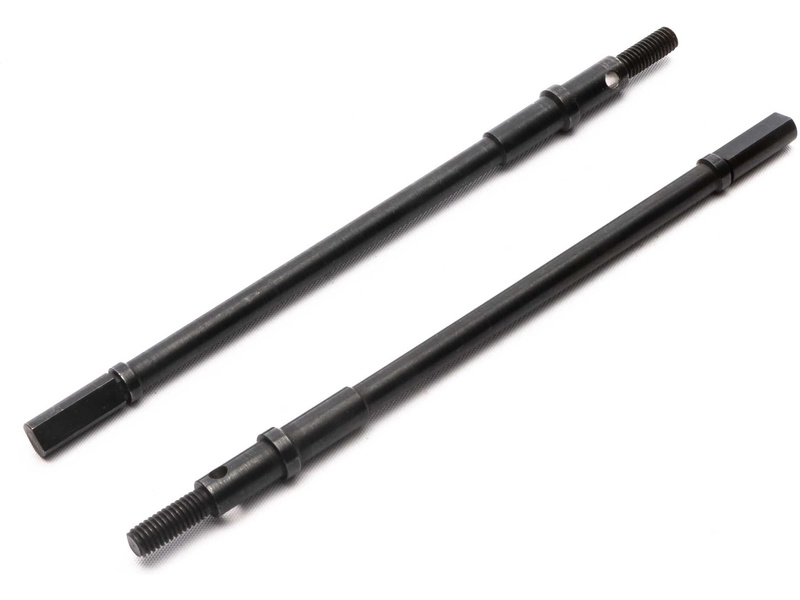

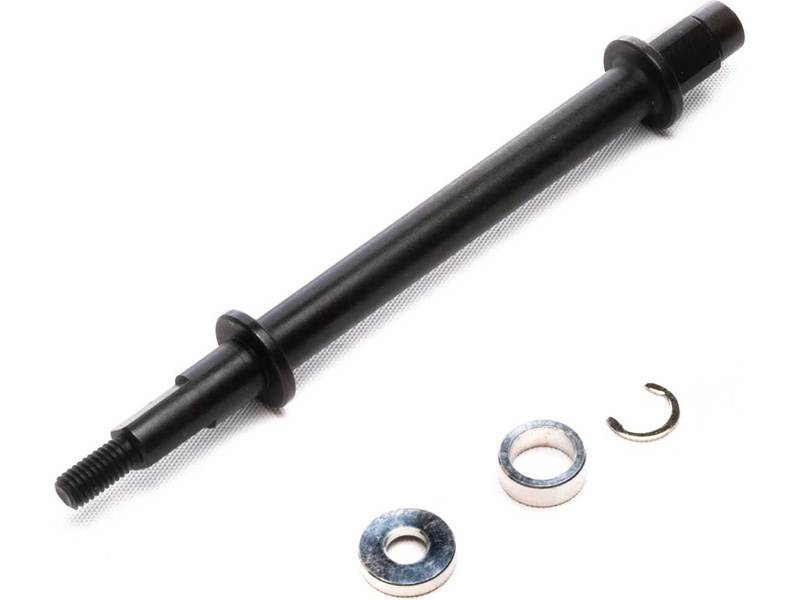

Pro optimální ovladatelnost je model na podvozku SCX6™ vybaveno odolným tří.bodovým předním a čtyř-bodovým zadním zavěšením náprav AR90. Nápravy mají pevností hřídele pro vysoké zatížení a zvládají jízdu v těžkém terénu.

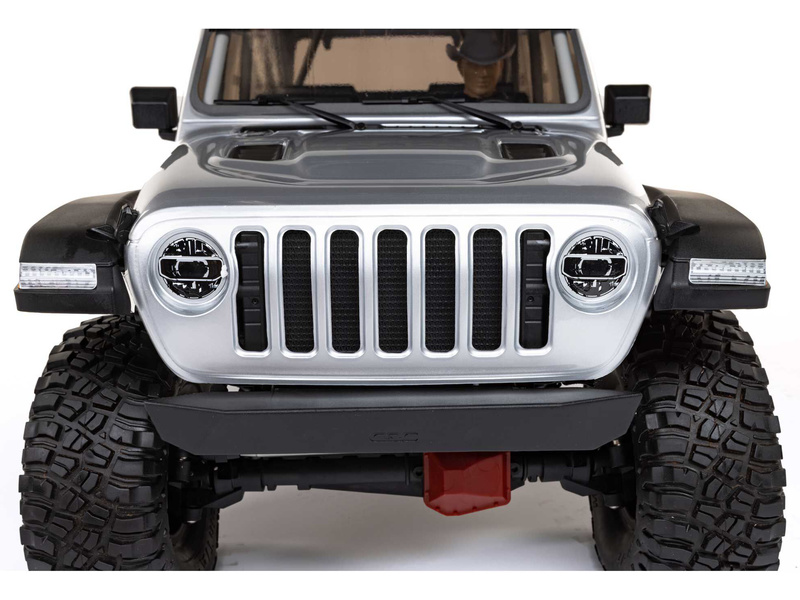

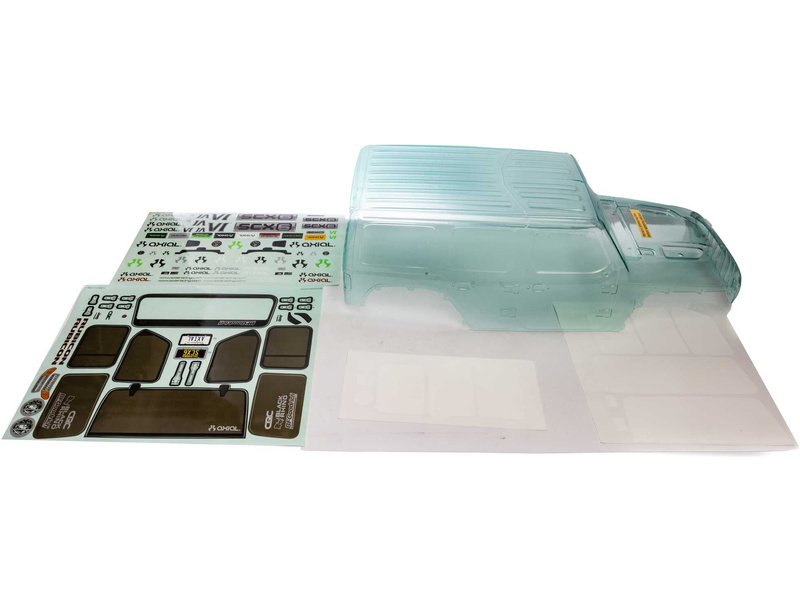

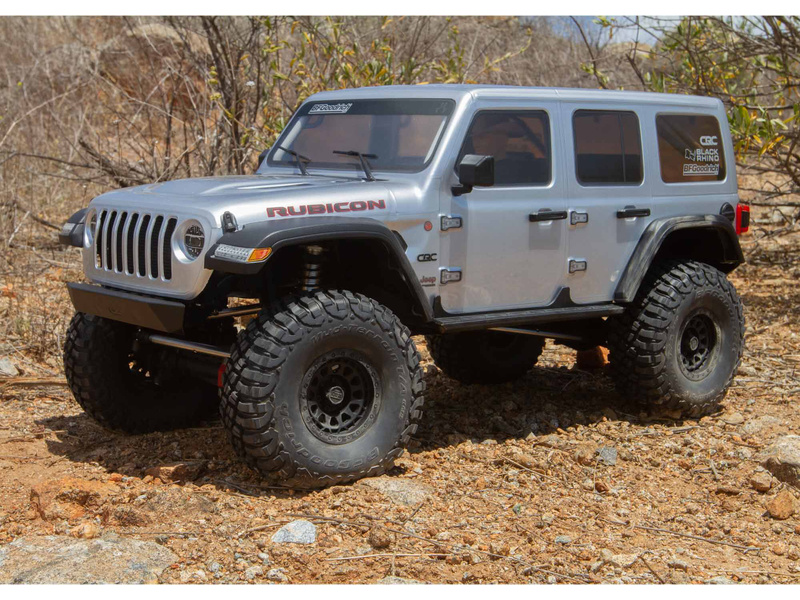

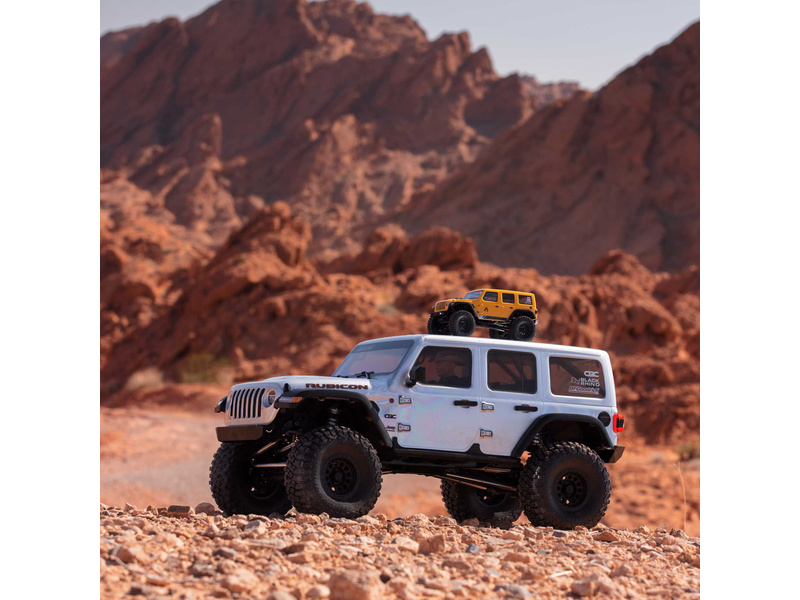

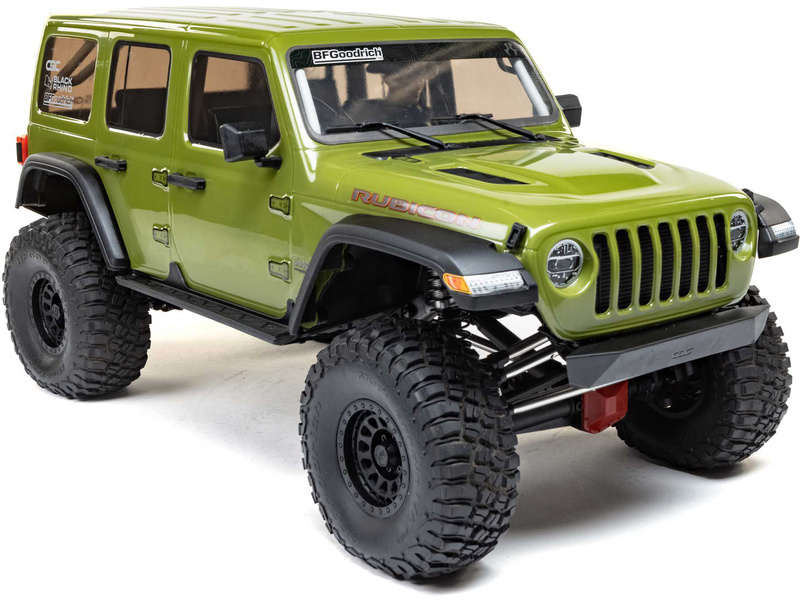

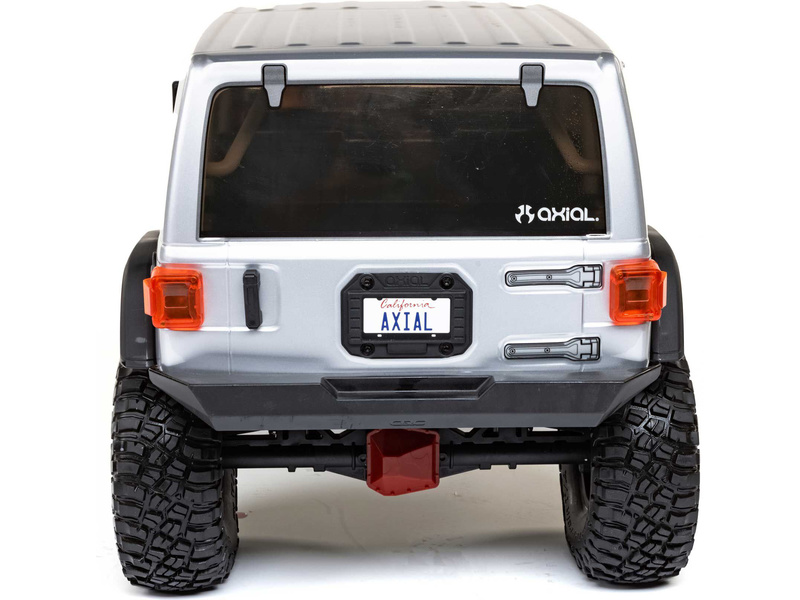

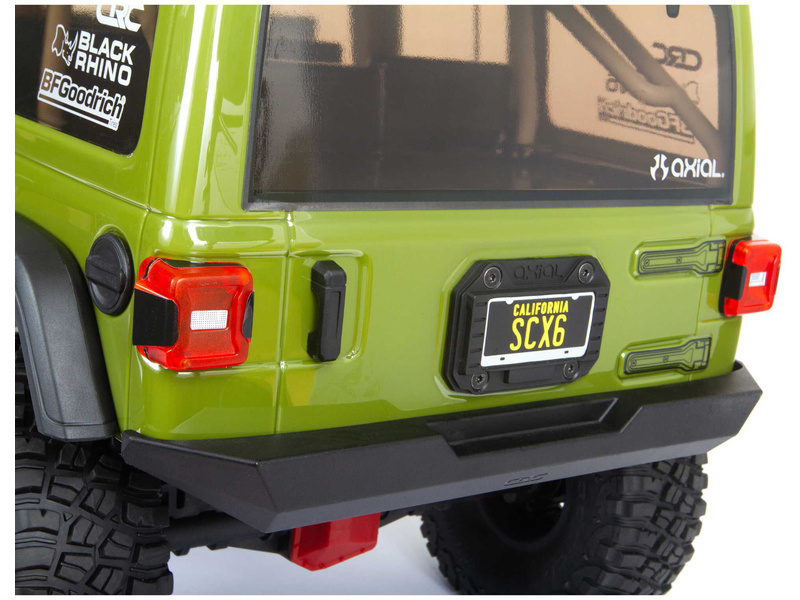

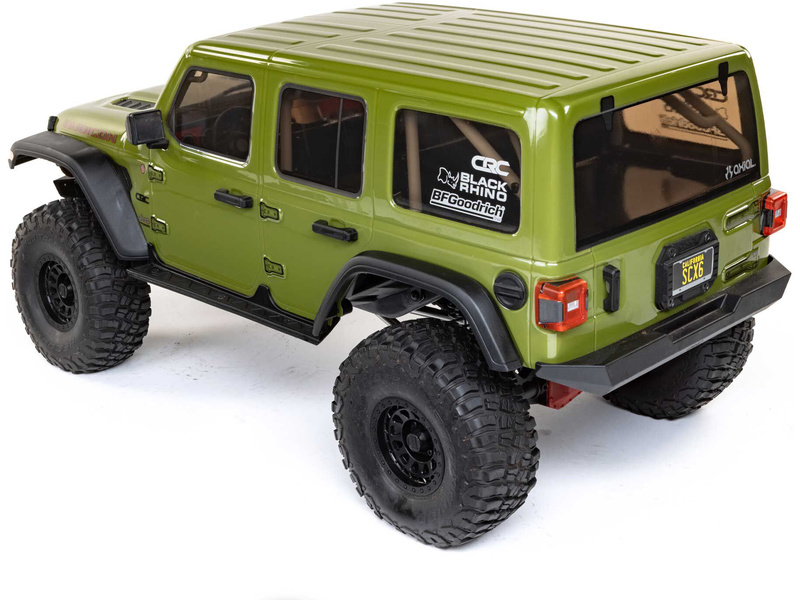

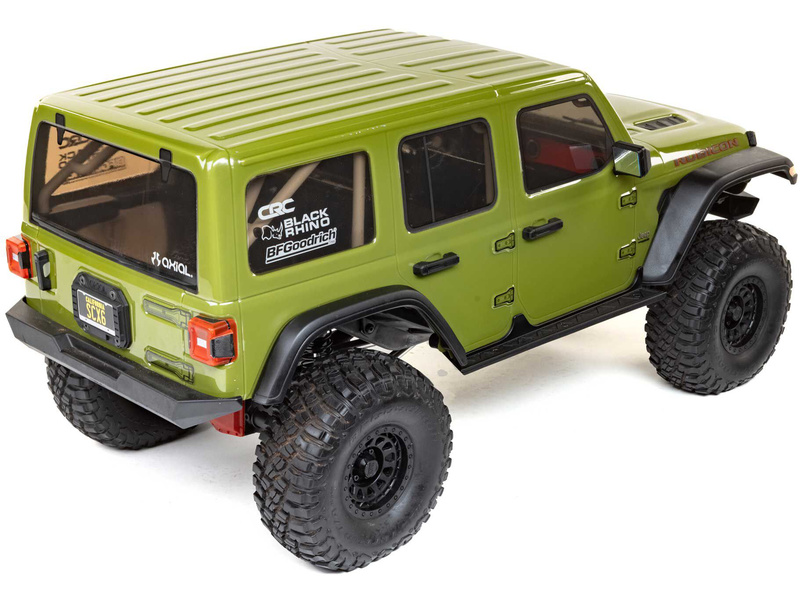

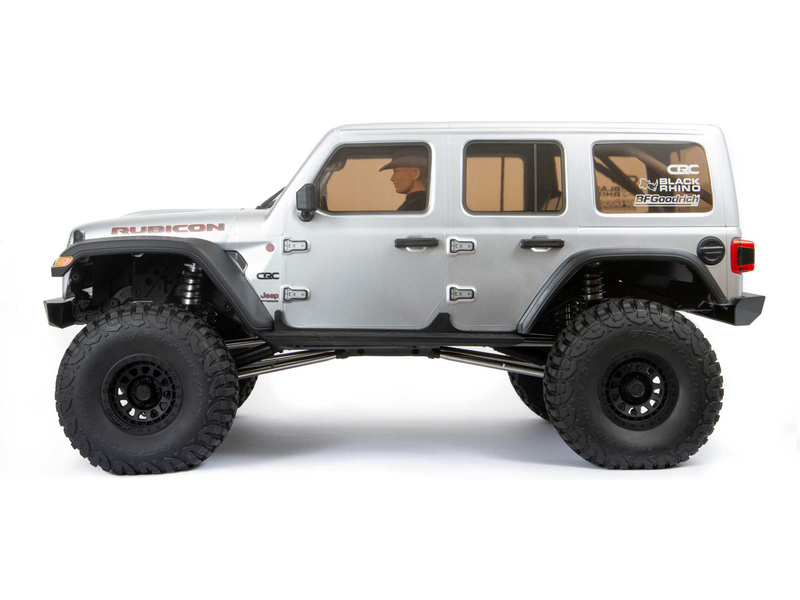

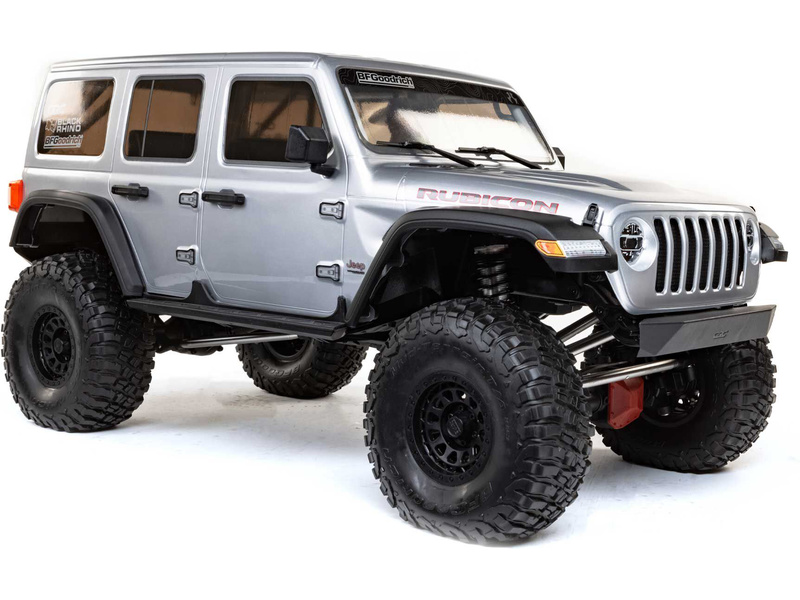

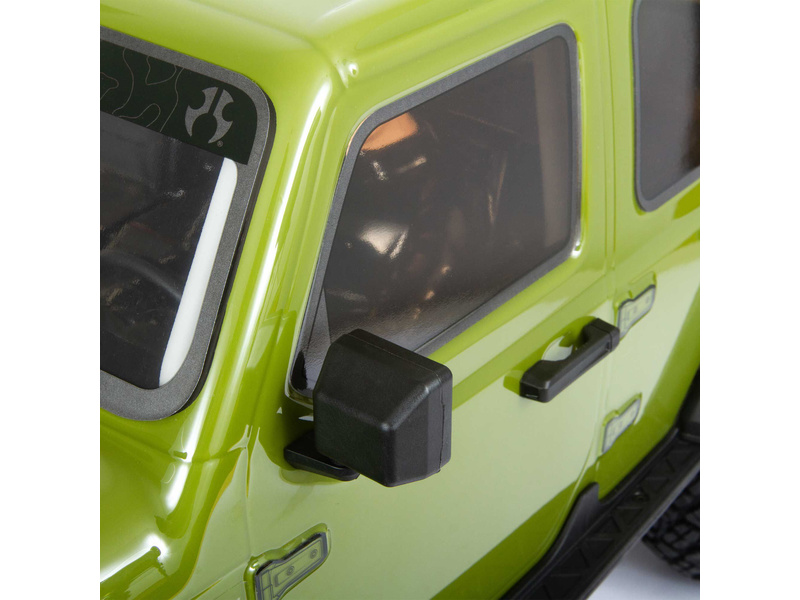

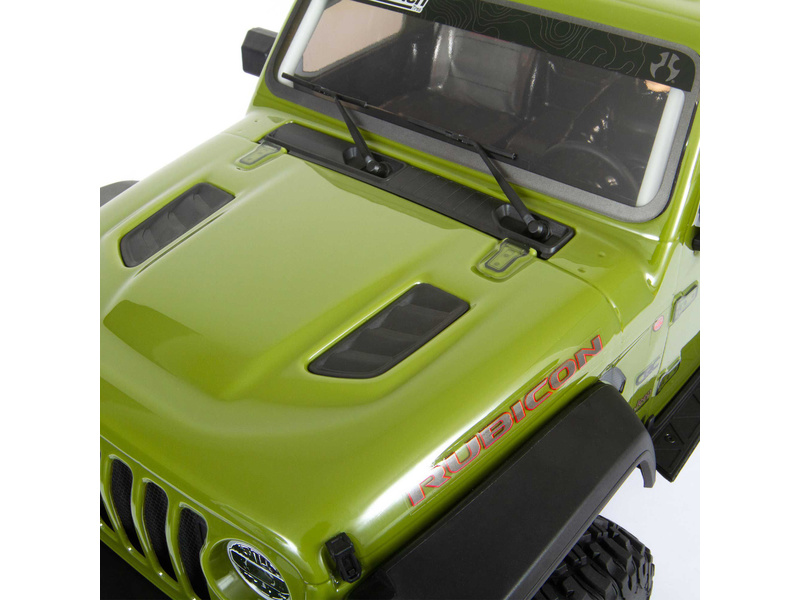

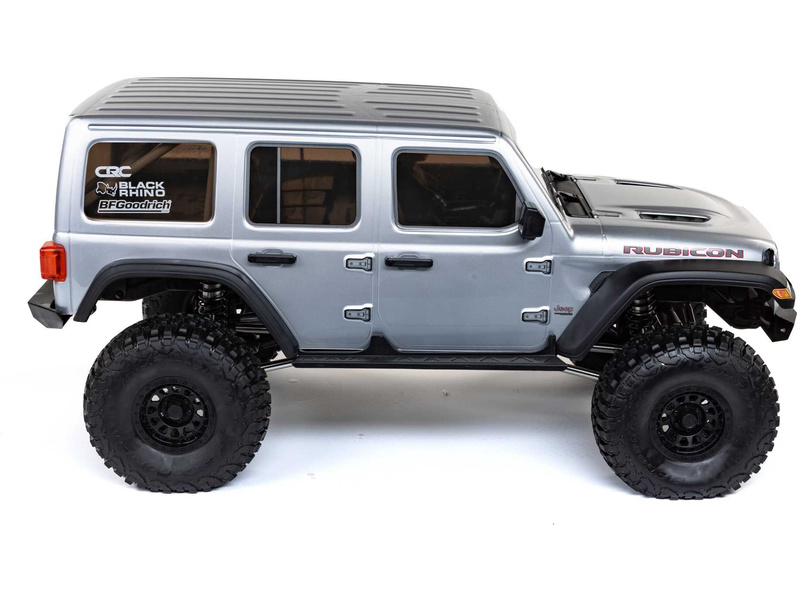

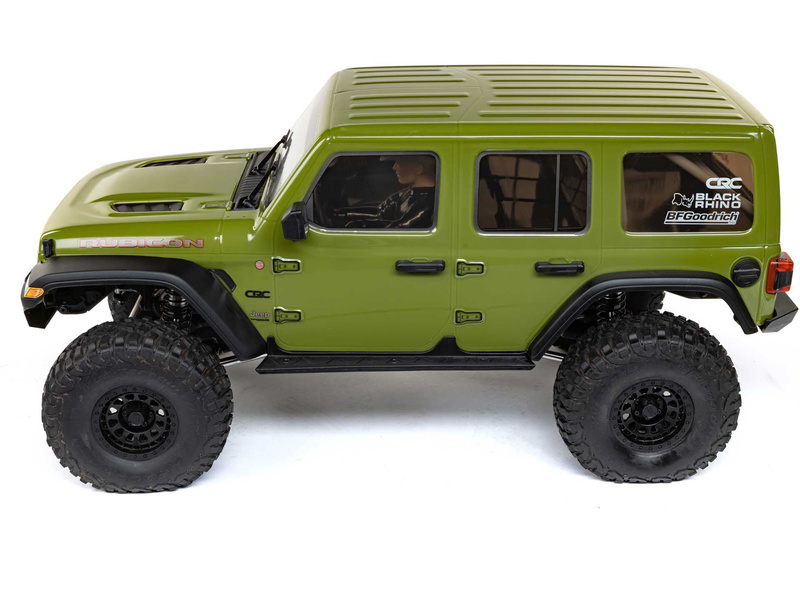

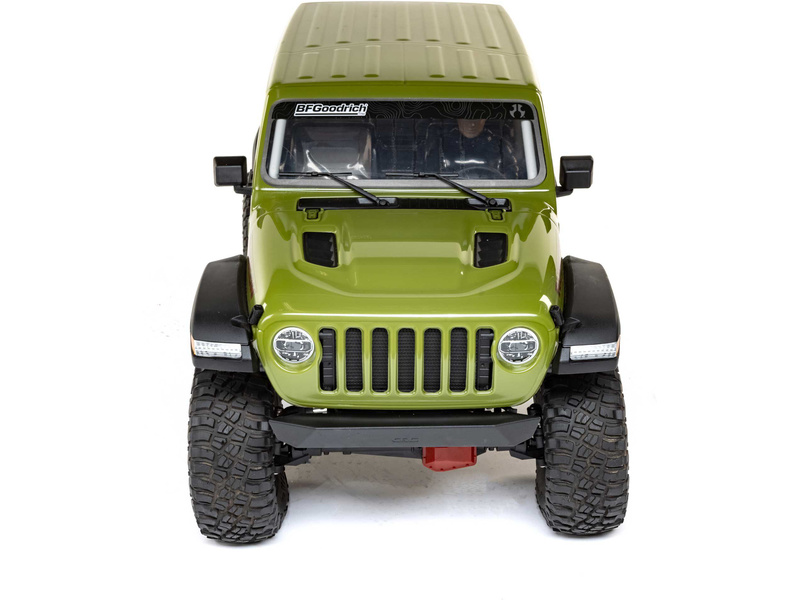

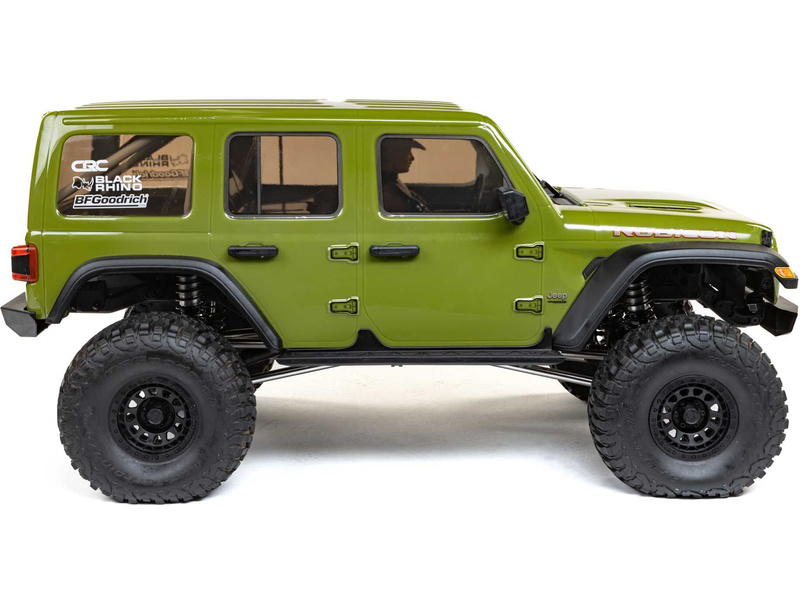

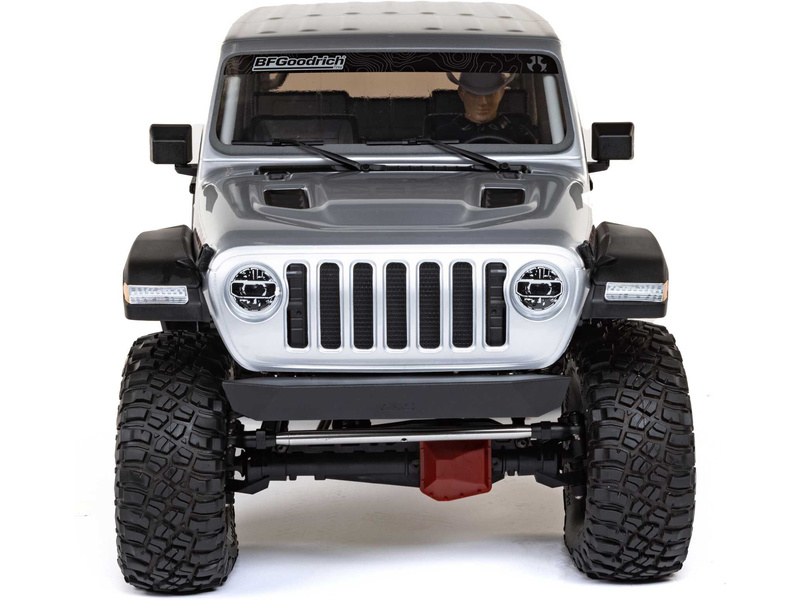

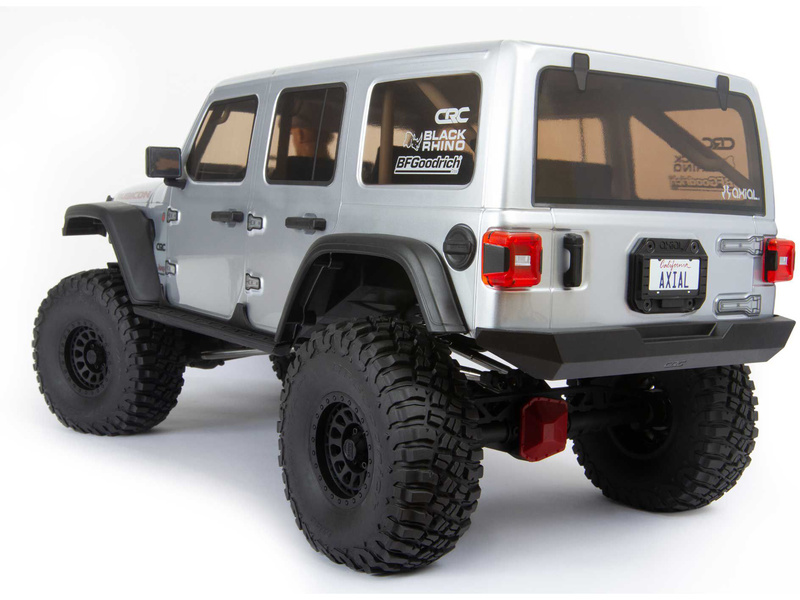

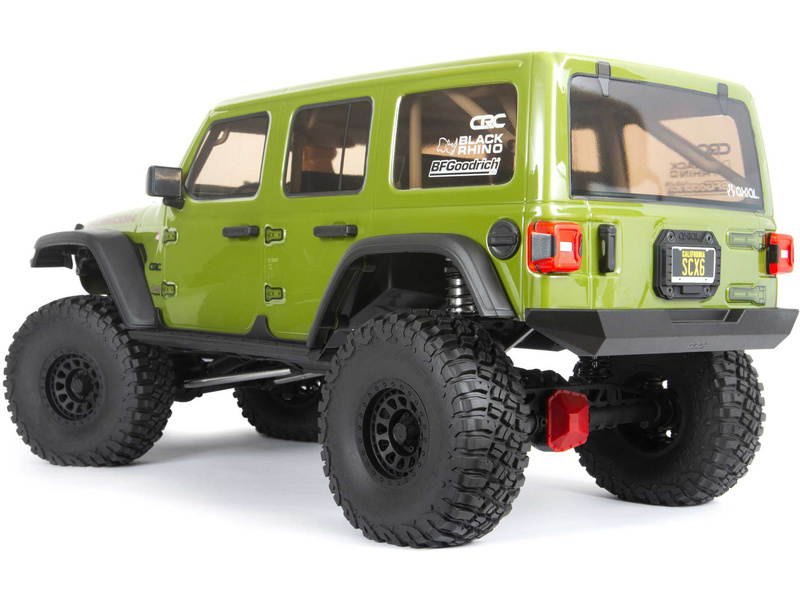

Maketová karosérie JEEP® JLU WRANGLER

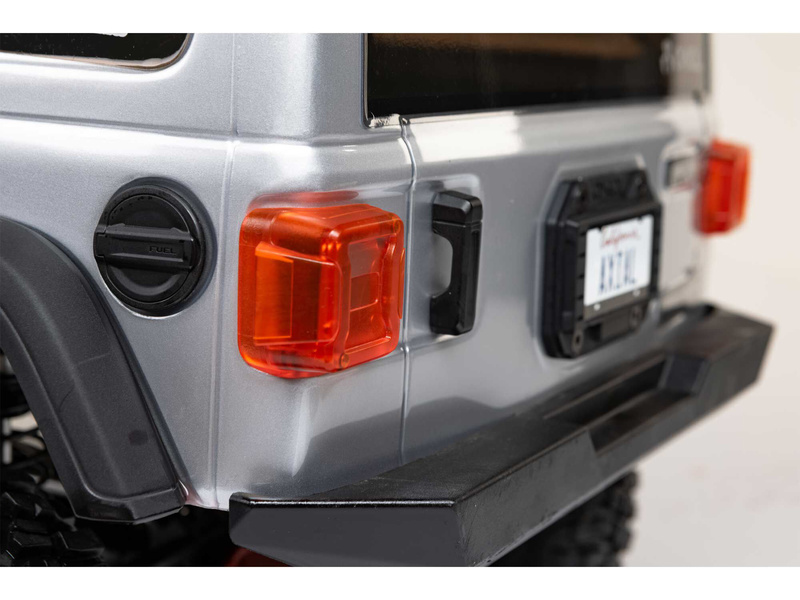

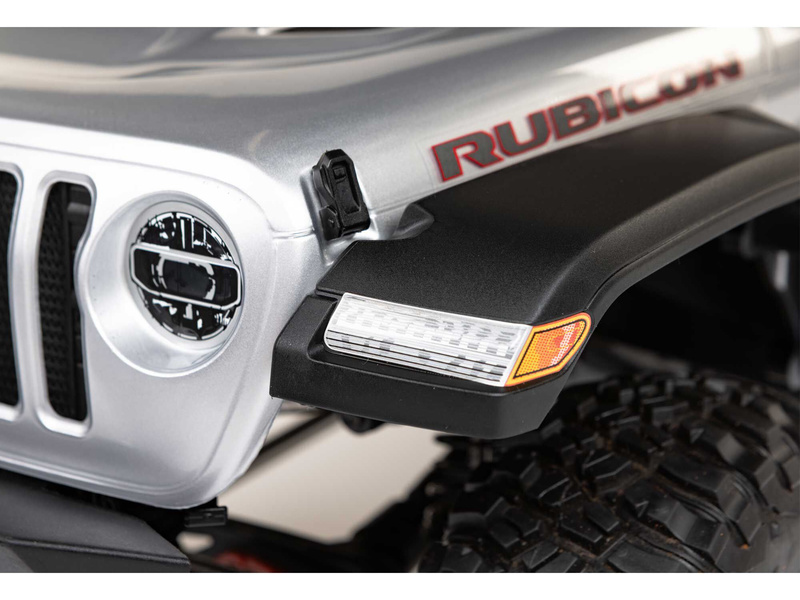

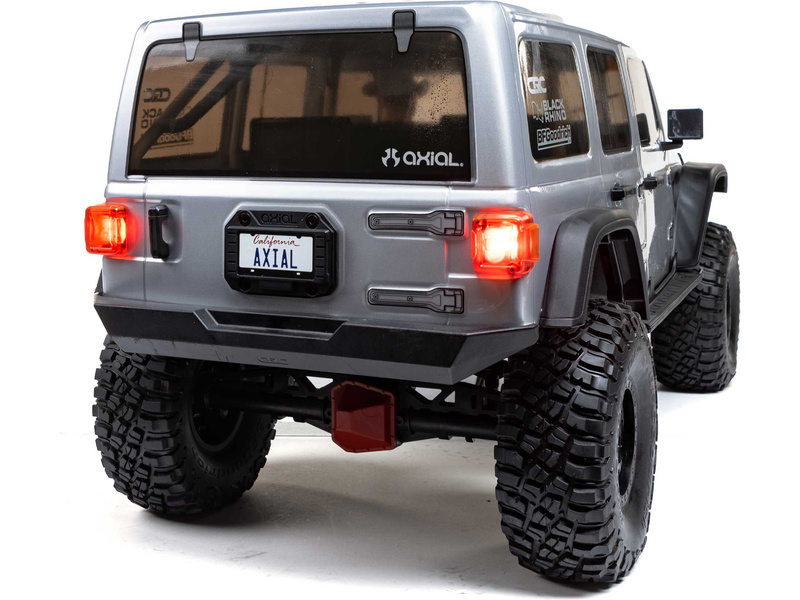

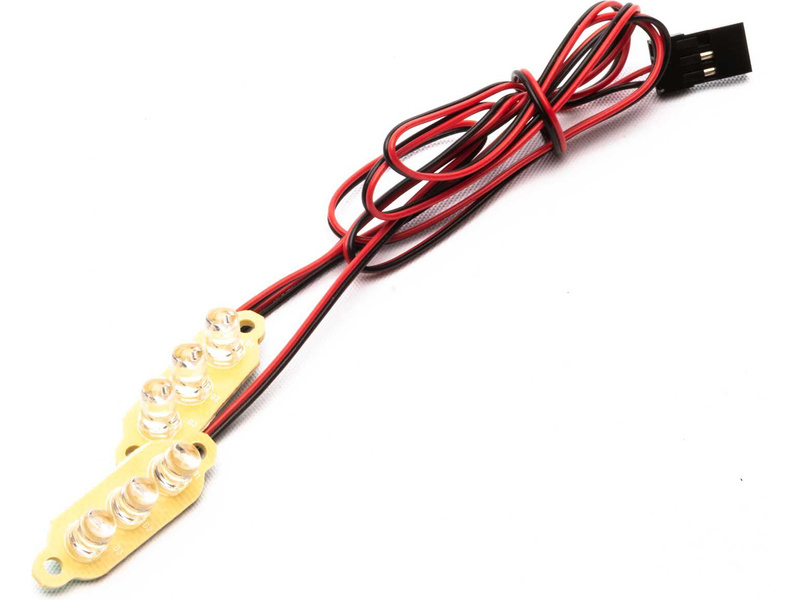

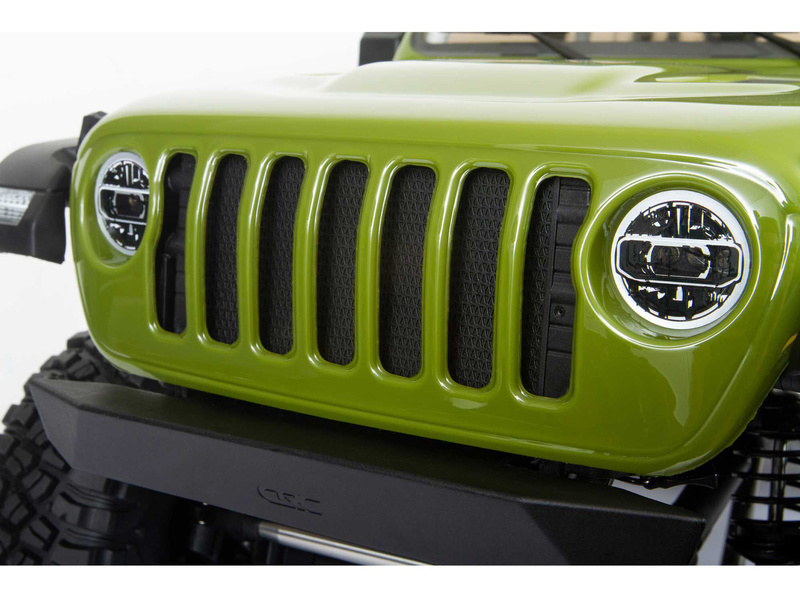

Karoserie Jeep® JLU Wrangler věrně ztvárňuje svůj velký vzor a přináší řadu realistických detailů. LED světlomety a zadní světla přispívají k realismu po setmění.

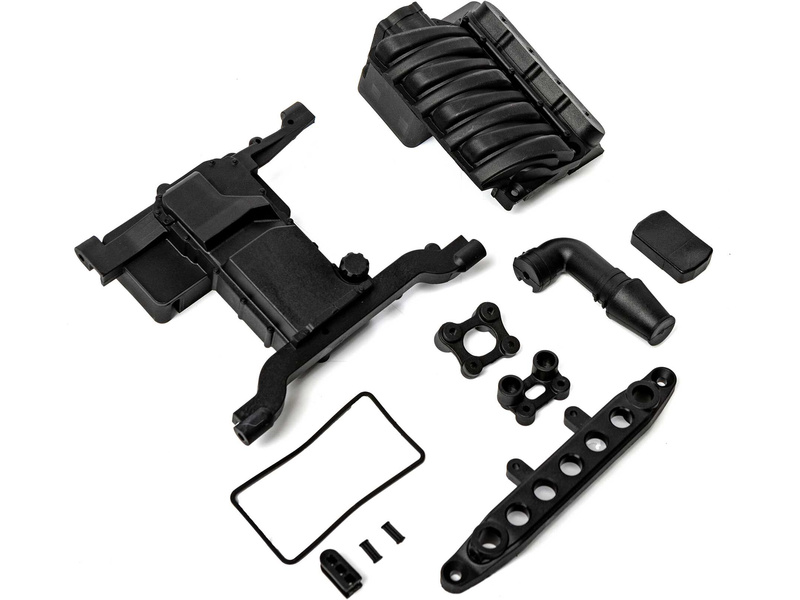

Replika motoru V8

Regulátor Spektrum™ Firma™ Smart je ukryt pod krytem makety motoru V8 který jej chrání a zároveň dodává modelu realistický vzhled.

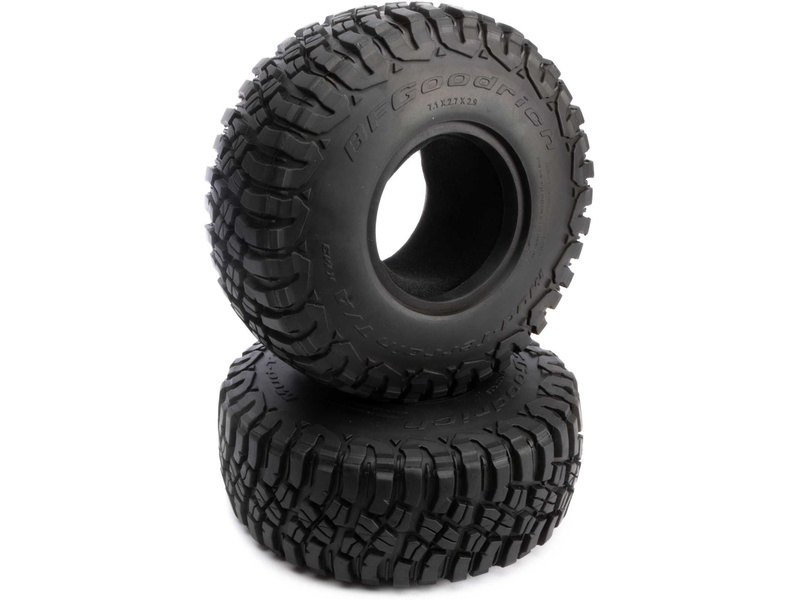

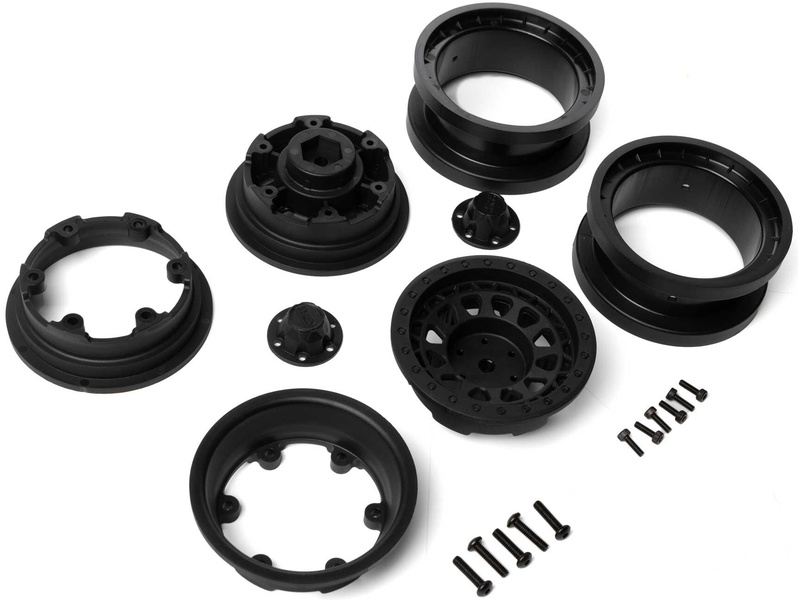

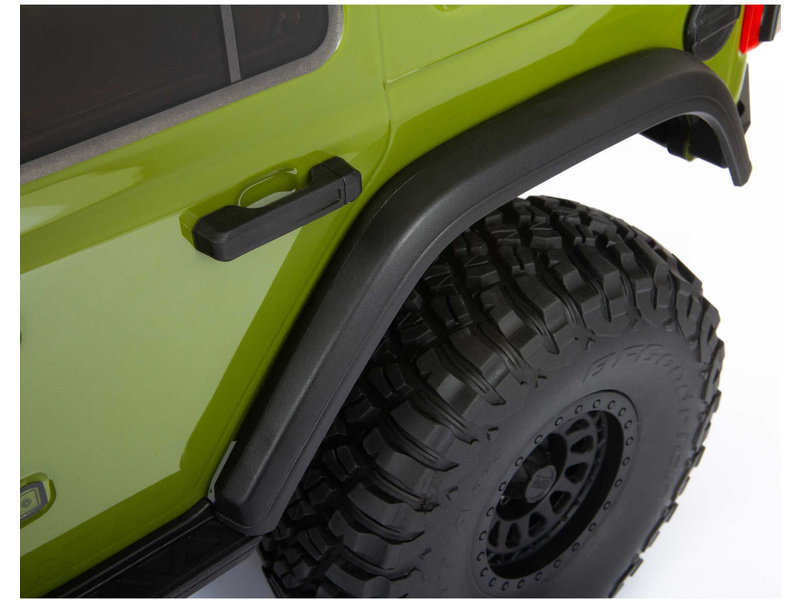

Kola BFGOODRICH® KM3

Velké, 7" pneumatiky BFGoodrich® KM3, mají vynikající přilnavost a poskytují autu velkou světlou výšku pro jízdu přes kameny a všechny terénní nerovnosti. Jsou obuty na licencovaných, 3-dílných beadlock kolech Black Rhino Primm, takže pneumatiky lze snadno vyjmout.

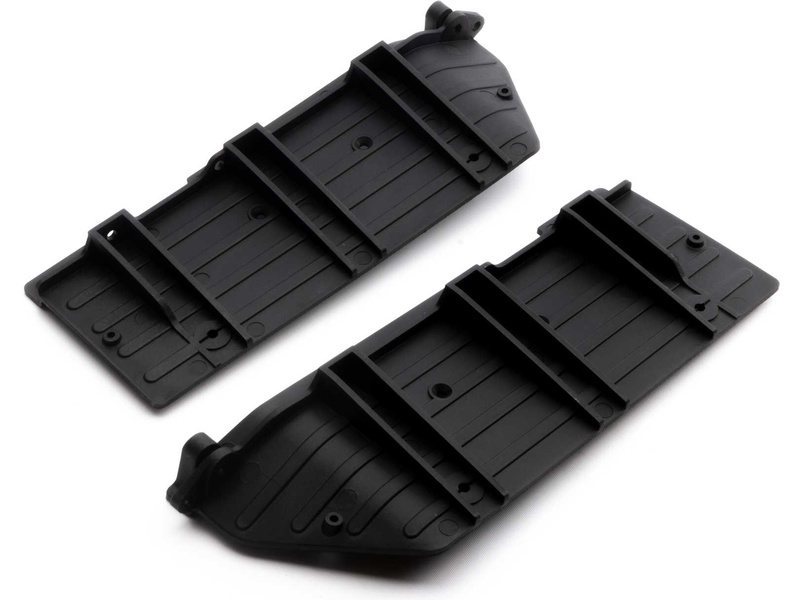

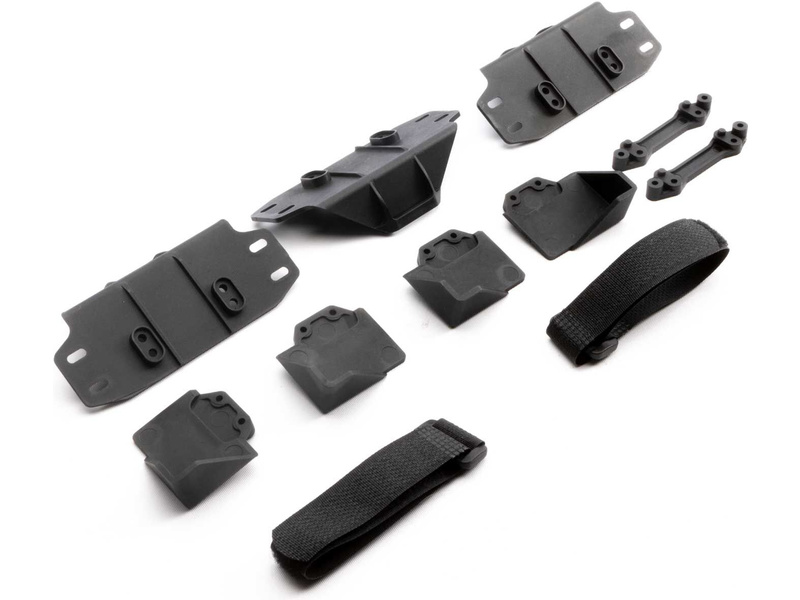

Nové lože pro baterii

Přihrádky pro baterie jsou umístěny na pravé i levé straně podvozku. Můžete použít jen jednu pohonnou LiPol baterii nebo chcete-li prodloužit dobu provozu, můžete přidat druhou na opačnou stranu podvozku pomocí paralelního kabelu Spektrum Y-kabel IC5 s bateriovým konektorem.

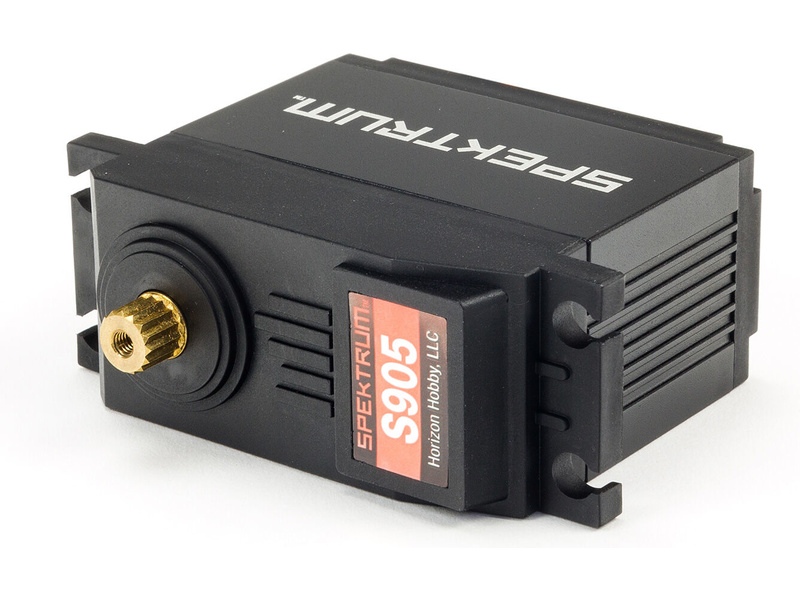

Servo řízení Spektrum 38kg-cm @6V

Řízení zajišťuje servo S905 s obří silou (moment: 38 kg.cm při napětí 6V, rychlost: 0,2s/60° při 6V), je voděodolné* a prachotěsné. Odolné kovové převody poskytují dlouho výdrž a mechanickou odolnost. Rozměry serva jsou 60 x 55 x 29 mm.

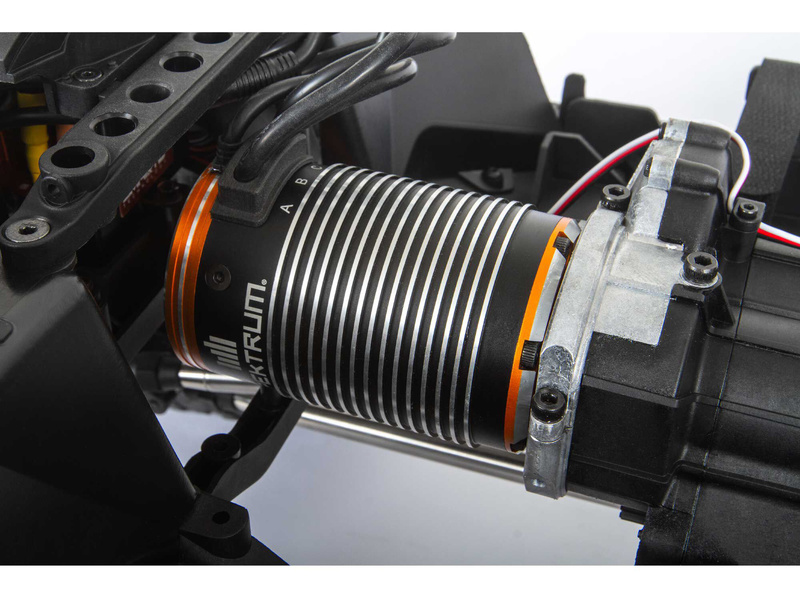

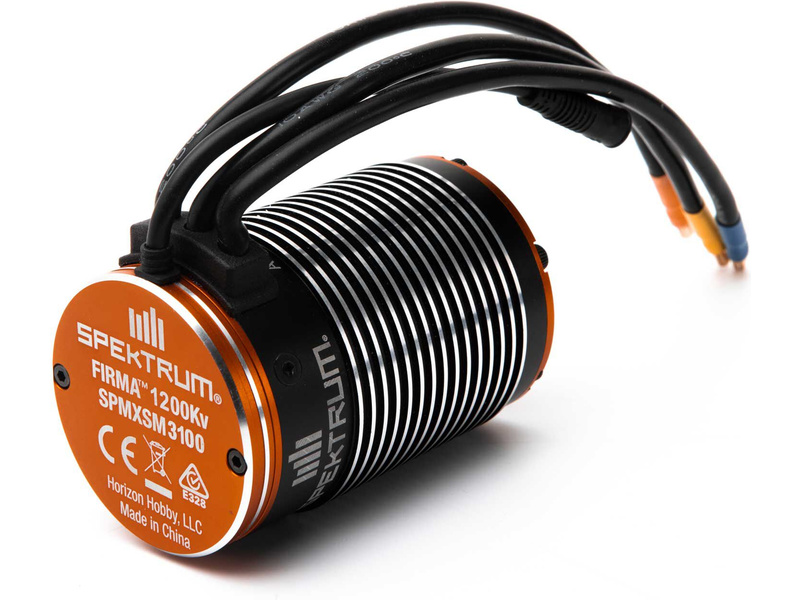

Střídavý senzorový motor

Robustní a výkonný střídavý motor Spektrum Firma 5684 1200Kvmá 4-pólový, 8-magnetovm rotor s hliníkovým pouzdrem opracovaným na CNC, izolované vysoce čisté měděné vinutí, vysoce kvalitní výstupní hřídel z legované oceli a přesná ložiska pro vysokou odolnost a čistý chod. Pozlacené 4mm kolíkové konektory pro snadnou instalaci.

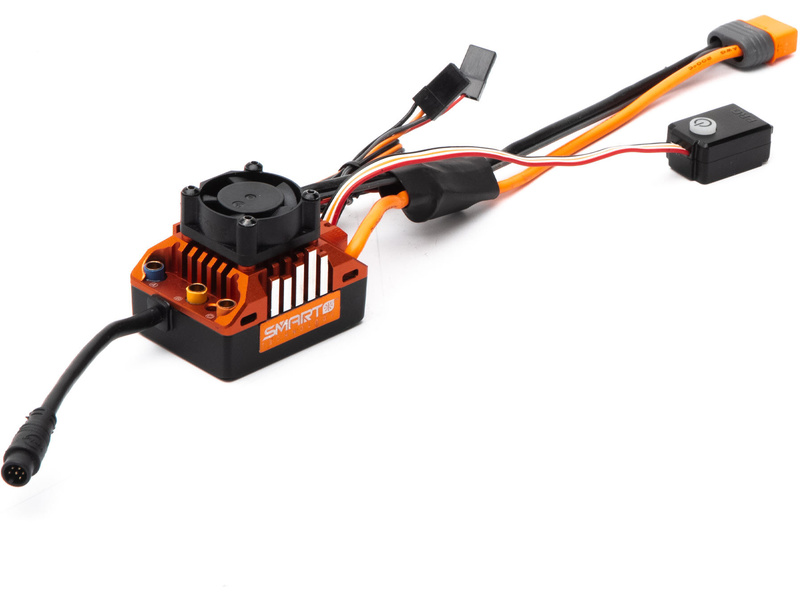

Střídavý regulátor SPEKTRUM FIRMA

Řízení modelu zajišťuje moderní střídavý senzorový regulátor SPEKTRUM FIRMA CRAWLER 120A SMART s 32-bitovým mikrokontrolérem ARM Cortex M4, který je schopen snímat kompletní telemetrii a přenášet ji do přijímače pomocí integrovaného vodiče v novém konektoru IC5. Data jsou přenášena přes protokol SRXL2. Informace o typu, teplotě a napětí článků baterie regulátor načítá přímo ze Smart baterie. V reálném čase je k dispozici proud, teplota, celkové napětí baterie Smart, napětí jednotlivých článků baterie Smart, teplota baterie, zbývající kapacita a otáčky motoru.

Elektronika je kompletně zalita ve speciální zalévací hmotně, která brání vstupu vlhkosti* či nečistot do elektroniky. Regulátor se zapíná tlačítkem, které je pod pryžovým krytem.

• Regulátor obsahuje rychlý a výkonný 32bitový procesor ARM M4
• Regulátor je voděodolný*
• Nadproudová ochrana, tepelná ochrana, failsafe
• Automatické odpojení LiPol při nízkém napětí
• Robustní plastové pouzdro, hliníkový chladič s ventilátorem pro vysokou účinnost
• Vysoce výkonný BEC

RC vysílač Spektrum DX3 2.4GHz DSMR

Nový RC vysílač Spektrum DX3 má 3 kanály a je kompatibilní s telemetrií Spektrum Smart. Vynikající dosah, super rychlá odezva a vysoká odolnost proti rušení díky exkluzivní technologii Spektrum DSMR. Rychlé nastavení potřebných parametrů.

• LED indikace stavu nabití pohonných Smart akumulátorů v modelu
• Možnost nastavení reverzu, velikosti výchylek a funkce 3. kanálu
• Trim kanálu plynu a řízení
• Díky omezovači plynu můžete dětem omezit maximální rychlost modelu
• Ergonomický, lehký
• Volant s pěnovou obručí pro pohodlné držení

Technologie Spektrum SMART

Model je vybaven komponenty s technologií Spektrum Smart, která nabízí více informací o modelu, jednodušší obsluhu a péči o akumulátory. Všechny komponenty SMART, včetně baterií, jsou schopné spolu komunikovat a přenášet telemetrii.

Obsažený vysílač DX3 zobrazuje stav nabití Smart akumulátoru v modelu.

Jako tuning můžete zobrazit kompletní telemetrii (otáčky, rychlost, teplota a další):

• Doplněním BT modulu do setového vysílače DX3, který umožní spojení modelu s přehlednou grafickou aplikací Spektrum Dashboard v telefonu, či tabletu.
• Použitím univerzálního vysílače Spektrum s displejem, např DX5C.

Více informací o technologie Smart naleznete v našem blogu.

* Informace o specifikaci voděodolnosti naleznete v návodu k použití. Tipy a triky na provoz v mokrém prostředí naleznete v blogu.

Doporučujeme koupit

Pro zprovoznění modelu je nutno dokoupit pohonný akumulátor a adekvátní nabíječ na pohonný akumulátor.

Doporučené akumulátory LiPo

Pro běžné ježdění doporučujeme 3 nebo 4 článkový LiPo akumulátor (11.1 V, 14.8 V), s konektorem EC5 nebo IC5.

• Pro běžné ježdění Smart LiPo akumulátor Spektrum 11.1 V 5000 mAh, nebo Smart G2 LiPo akumulátorSpektrum G2 11.1 V 5000 mAh
• Standardní LiPo akumulátor s maximální dobou jízdy Black Magic 11.1 V 6500 mAh.
• Pro větší rozsah rychlosti Smart LiPo akumulátor Spektrum 14.8 V 5000 mAh, nebo Smart G2 LiPo akumulátor Spektrum G2 14.8 V 5000 mAh
• Standardní LiPo akumulátor pro větší rozsah rychlosti a maximální dobu jízdy Black Magic 14.8 V 6500 mAh.

Akumulátory Spektrum s technologií Smart v současné době představují nejmodernější a nejbezpečnější způsob údržby a nabíjení akumulátorů. Výhody technologie Spektrum Smart naleznete zde.

Baterie Smart G2 jsou ještě jednoduší a bezpečnější, díky absenci balančního konektoru. Baterie G2 mají navíc až 3x rychlejší automatické vybíjení do storage režimu. Baterie Smart G2 lze nabít pouze na nabíječích Spektrum Smart.

Doporučené nabíječe pro Smart akumulátory Spektrum

Nabíječi Spektrum Smart lze nabíjet jak akumulátory Smart a Smart G2, tak konvenční akumulátory. Dříve prodané nabíječe Spektrum, po provedení aktualizace, rovněž podporují akumulátory Smart G2.

• Síťový nabíječ Spektrum S1100 s jedním výstupem 1x 100W.
• Síťový nabíječ Spektrum S2100 se dvěma výstupy 2x 100 W.
• Síťový nabíječ Spektrum S1400 se jedním výstupem 1x 400 W.

Příslušenství pro běžný provoz

Pro běžný provoz RC aut Losi potřebujete lepidlo na šrouby, kvalitní lepidlo na pneumatiky, silikonový olej do tlumičů a sadu šroubováků. Z našeho sortimentu doporučujeme cenově dostupnou sadu nářadí pro auta nebo kvalitní Sadu imbus šroubováků 1.5/2.0/2.5/3.0mm. Doporučujeme prohlédnout si Sady nářadí

Lepidlem na šrouby se zakápne závit nebo hlavička šroubu, čímž dojde k jeho fixaci a vibrace způsobené jízdou nedovolí povolení šroubového spoje. Lepidlo na šrouby má speciální složení, které umožňuje snadné povolení šroubového spoje přiměřeným momentem, aniž by došlo k poškození hlavy šroubu. Nikdy nepoužívejte běžné vteřinové lepidlo, takto zalepený šroub by mohlo být nemožné vůbec povolit!

Lepidlem na pneumatiky se lepí pneumatiky k ráfku disku. Vždy je nutné, aby pneumatika byla po celém obvodu pevně přilepena k ráfku kola! Pokud pneumatika nebude přilepena po celém obvodu, může dojít k jejímu roztržení. Lepidlo na pneumatiky má speciální složení, které je schopno lepit materiály jako guma či nylon a současně po zatvrdnutí je lepidlo pružné. Nikdy nepoužívejte běžné vteřinové lepidlo - to po zatvrdnutí není pružné a kolem ráfků by se postupně vytvářely praskliny v pneumatice!

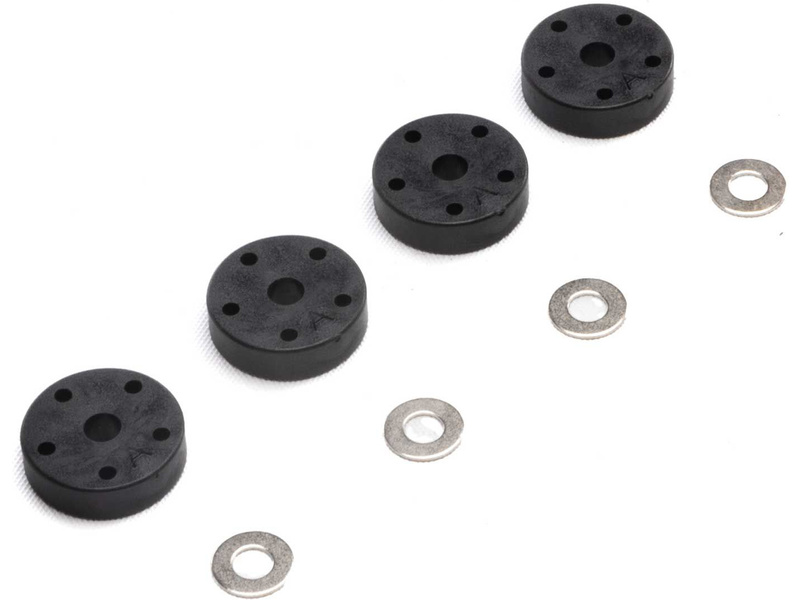

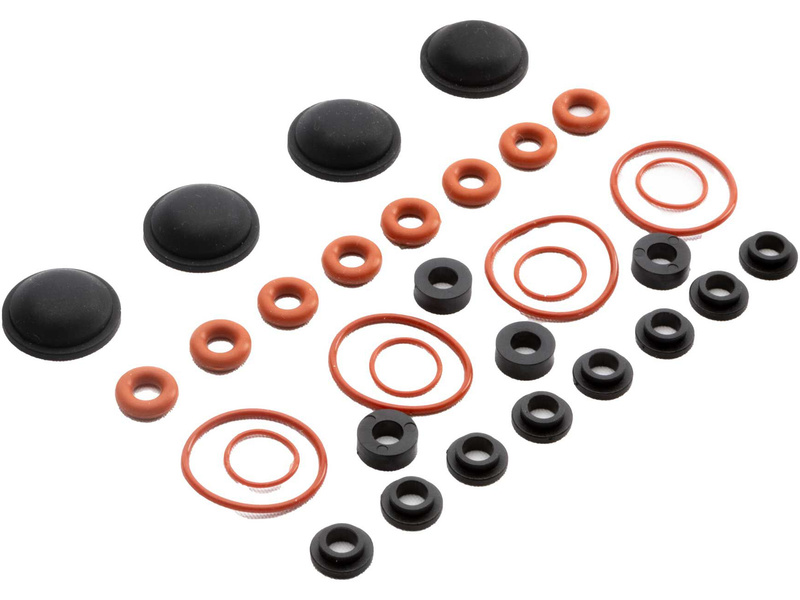

Občas je třeba doplňovat silikonový olej do tlumičů modelu. Běžným provozem dochází jen k nepatrným únikům silikonového oleje po pístnicích tlumiče. V případě, že povrch pístnic tlumičů nebo stav těsnění je ve špatné stavu, únik oleje může být velký. Pro tyto případy se dodávají tzv. opravné sady. V nabídce tuningových dílů se dodávají ke všem tlumičům pístnice s extrémně tvrdým povlakem TiN (nitrid titanu). Pístnice s povrchem TiN snadno poznáte podle zlato-zelené barvy.

Specifikace

Manuály

• Axial SCX6 Jeep JLU Wrangler 1:6 4WD RTR stříbrný
  https://www.astramodel.cz/manualy/A/AXI05000-Manual-EN.pdf
• Axial SCX6 Jeep JLU Wrangler 1:6 4WD RTR stříbrný
  https://www.astramodel.cz/manualy/A/AXI05000-Manual-DE.pdf
• Axial SCX6 Jeep JLU Wrangler 1:6 4WD RTR stříbrný
  https://www.astramodel.cz/manualy/A/AXI05000-Manual-FR.pdf
• Axial SCX6 Jeep JLU Wrangler 1:6 4WD RTR stříbrný
  https://www.astramodel.cz/manualy/A/AXI05000-Manual-IT.pdf
• Axial SCX6 Jeep JLU Wrangler 1:6 4WD RTR stříbrný
  https://www.astramodel.cz/manualy/A/AXI05000-Parts_Explosion.pdf
