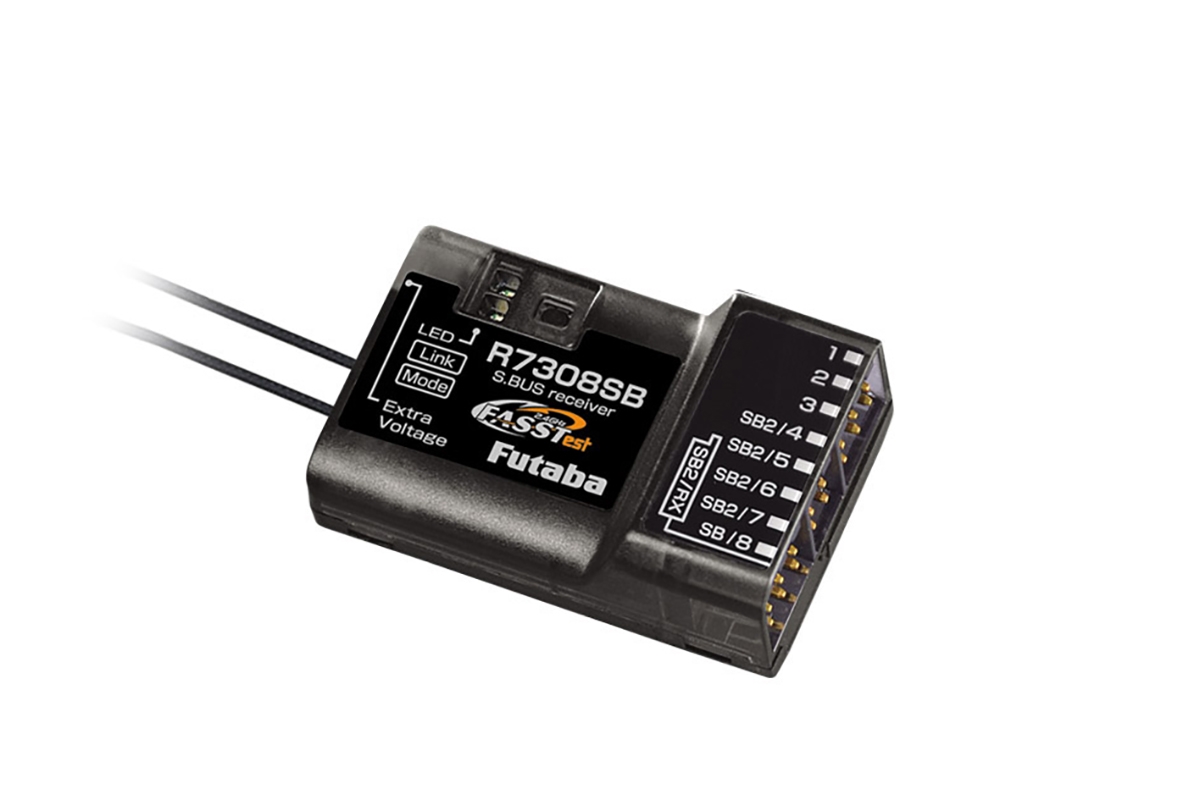

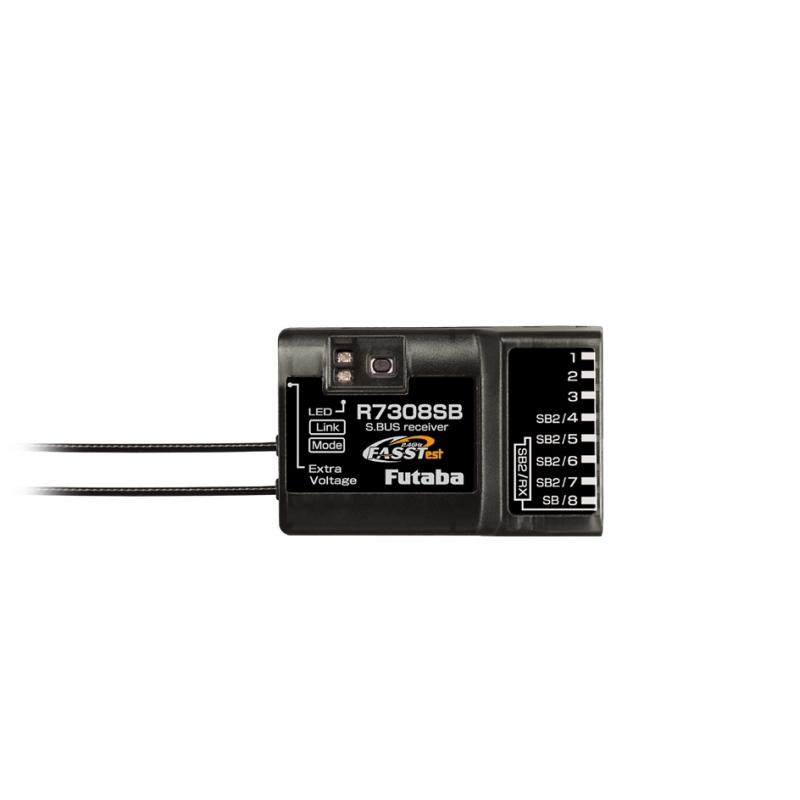

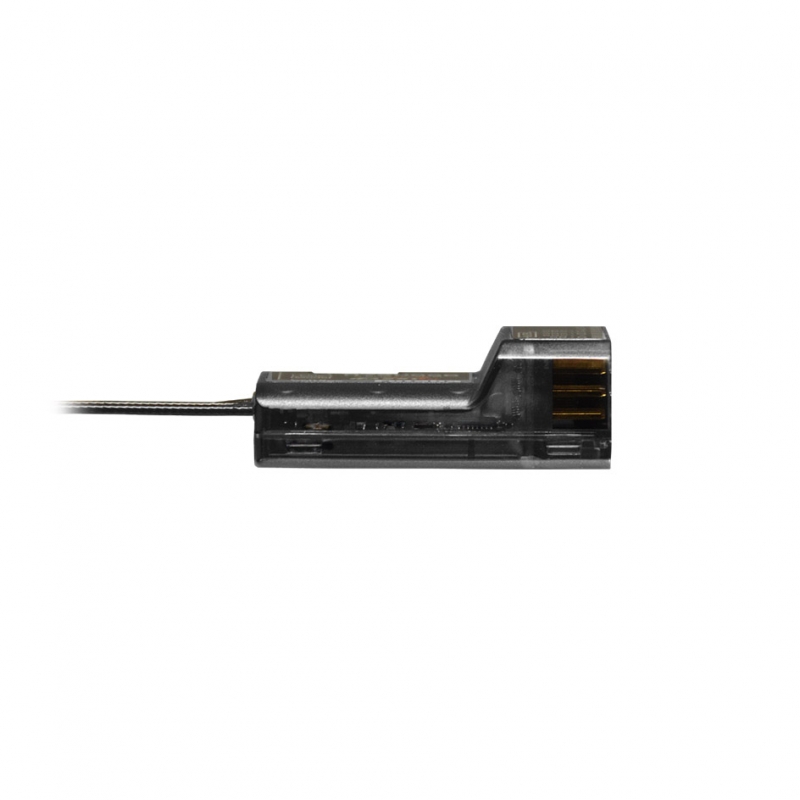

Osmikanálový telemetrický přijímač Futaba přenosového systému FASSTest-2.4GHz a FASST (bez telemetrie) s dvojicí diverzitních antén s plným dosahem. Je určen pro všeobecné použití v modelech všech kategorií; díky kompaktním rozměrům, nízké hmotnosti a konektorům zasouvaným v podélné ose je vhodný i pro modely se štíhlým trupem, jako jsou větroně F3B, F3J apod. Díky volitelným kanálovým režimům a možnosti dvoupřijímačového provozu výborně poslouží i v modelech vyžadujících velký počet kanálů – v takovém případě dvojice R7308SB poskytne až 16 klasických PWM kanálových výstupů nebo 14-15 PWM výstupů a 1-2 S.BUS sériové výstupy. Kromě toho je přijímač vybaven portem S.BUS2 pro obousměrnou komunikaci umožňující připojení S.BUS2 serva, telemetrických čidel a dalších kompatibilních zařízení, jako S.BUS2 porty mohou sloužit také zásuvky kanálů 4-7. Provozní stavy přijímače jsou signalizovány LED indikátorem.

Přenosový systém

Futaba FASSTest-2.4GHz s telemetrií pro létající modely.

Pamatujte, že v režimech FASSTest12CH a FASST s vysokou opakovací frekvencí (High Speed) je možno používat pouze digitální serva.

Napájení

4,8-7,4 V (jmenovité napětí) – tj. např. 4-6 čl. NiMH, 2S LiPo, LiFe, Li-ion akumulátory, BEC stabilizátory napájení v daném rozsahu napětí.

Anténa

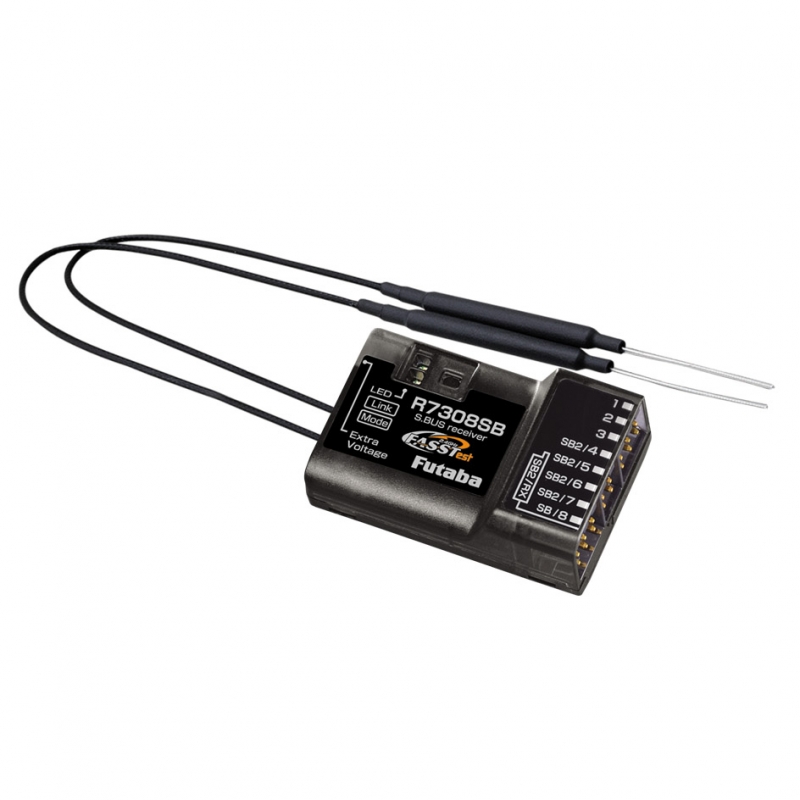

Přijímač je v zájmu maximalizace příjmu signálu bez ohledu na vzájemnou polohu modelu a vysílače vybaven dvojicí diverzitních antén. Ty je třeba v modelu upevnit se vzájemnou orientací 90°. Antény jsou vybaveny pouzdry zlepšujícími směrové charakteristiky antén.

Výstupy přijímače, kanálové režimy

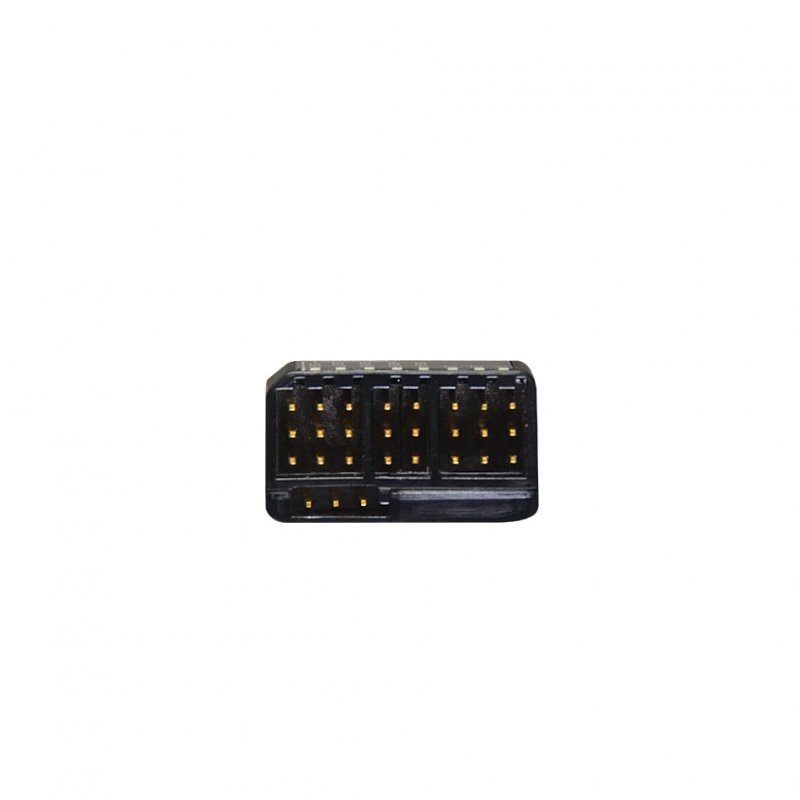

Přijímač je vybaven zdířkami pro standardní konektory Futaba (s výstupkem), do nichž je možno samozřejmě zasouvat i konektory UNI (=JR/Graupner, Hitec) bez bočního výstupku.

Kanálové výstupy (PWM/S.BUS): R7308SB umožňuje změnu přiřazení kanálů, jak ukazuje tabulka níže dovolující používat kombinaci klasických PWM výstupů a S.BUS výstupu nebo dvoupřijímačový provoz (vyžaduje použití vysílače Futaba umožňujícího dvoupřijímačový provoz), v němž se může dvojice R7308SB nabídnout až 16 klasických PWM kanálů nebo 14-15 PWM výstupů a 1-2 S.BUS sériové výstupy, popř. další kombinace s dodatečnými S.BUS2 vstupními/výstupními porty. Volba kanálových režimů se provádí pomocí tlačítka na přijímači ve speciálním nastavovacím režimu – v normálním provozním režimu nelze kanálové režimy změnit.

S.BUS2: Zásuvka S.BUS2 umožňuje připojení S.BUS2 serv, gyroskopů a dalších kompatibilních zařízení a připojení telemetrických senzorů Futaba, jejichž údaje je možno zobrazovat na vysílači.

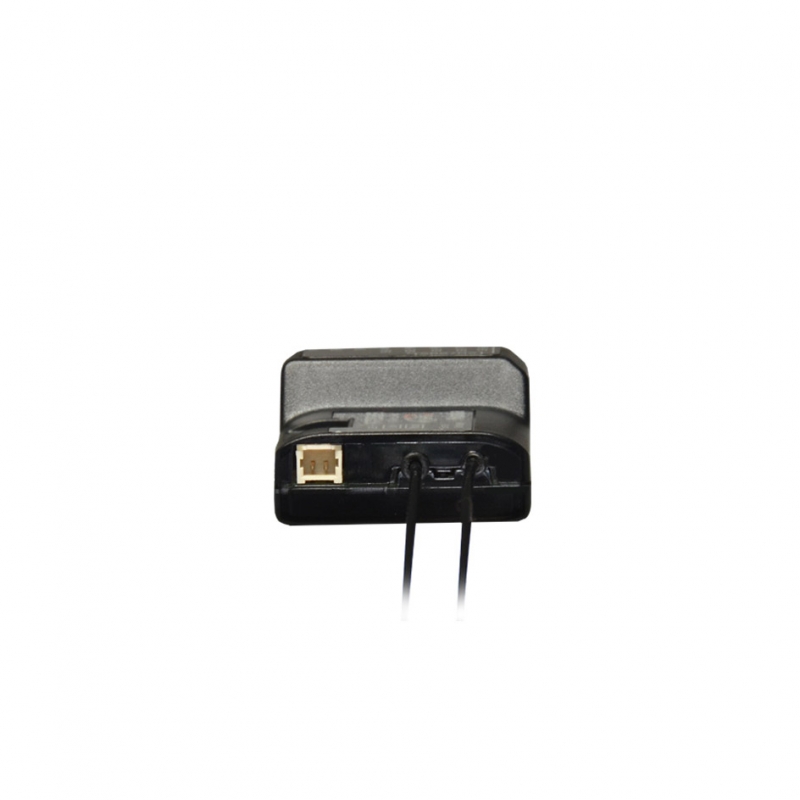

EXT (Extra Voltage): Zásuvka umožňující měření napětí externího (např. pohonného) akumulátoru připojeného pomocí kabelu CA-RVIN-700 (prodává se zvlášť) v rozsahu 0-70 V.

Dvoupřijímačový provoz s automatickým zálohováním

Na přijímači je také možno aktivovat dvoupřijímačový režim s automatickým zálohováním, který při výpadku příjmu signálu jednoho z přijímačů (dvojice R7308SB nebo jeden R7308SB a jiný FASSTest S.BUS2 přijímač) automaticky zajistí přepnutí z hlavního přijímače na záložní (nebo naopak). Funkce je v principu stejná, jako u zálohovacího systému FDLS-1, ale obejdete se bez dalšího přídavného zařízení.

Telemetrie (pouze v systému FASSTest)

R7308SB předává do vysílače údaje o napájecím napětí přijímače a o napětí měřeném na vstupu EXT bez potřeby připojení jakýchkoliv senzorů.

R7308SB umožňuje používání všech telemetrických senzorů Futaba a dalších čidel kompatibilních se systémem sběrnice S.BUS2 s obousměrnou komunikací.

Sada přijímače obsahuje: přijímač R7308SB, návod k obsluze.

Co je S.BUS2/S.BUS

• S.BUS – Sériová sběrnice Futaba s jednosměrnou komunikací umožňující ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního portu S.BUS přijímače.
• S.BUS2 – Sériová sběrnice Futaba pro obousměrnou komunikaci umožňující (jako S.BUS) ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního/vstupního portu S.BUS2 přijímače. Kromě toho umožňuje připojovat telemetrické senzory a předávat data z nich prostřednictvím přijímače pro zobrazení na vysílači; z některých S.BUS2 serv může do vysílače předávat informace o provozním proudu, teplotě nebo úhlu výstupní páky serva.

Na rozdíl od klasických RC souprav S.BUS(2) systém používá sériovou datovou komunikaci pro přenášení řídících signálů z přijímače do serv, gyra nebo jiného zařízení. Tato data obsahují povely jako „přesuň servo kanálu 3 do polohy 15 stupňů, přesuň servo kanálu 5 do polohy 30 stupňů“ pro více zařízení. S.BUS(2) zařízení vykonávají pouze povely příslušející jejich vlastnímu nastavenému kanálu. Z tohoto důvodu je možno připojit několik serv ke stejnému signálovému kabelu, a přitom je nastavovat a ovládat jednotlivě dle potřeby. K tomu slouží identifikační kód serva (ID). ID najdete na nálepce na krabičce serva.

S.BUS2 servo je možno připojovat do S.BUS2 i S.BUS portů přijímače. Jeho funkce je dána nastavením kanálu do paměti serva (provádí se pomocí programovacího rozhraní vysílače Futaba, programátoru SBC-1 nebo USB rozhraní CIU-3 s PC programem S-Link – pro některá serva lze kanál nastavovat jen s pomocí vysílače).

S.BUS nebo S.BUS2 servo připojené do kanálového výstupu klasického přijímače (PWM) funguje jako klasické servo. Jeho pohyb je dán signálem v kanálu přijímače, k němuž je připojeno. Nastavení programovatelných funkcí serva zůstává v platnosti.
